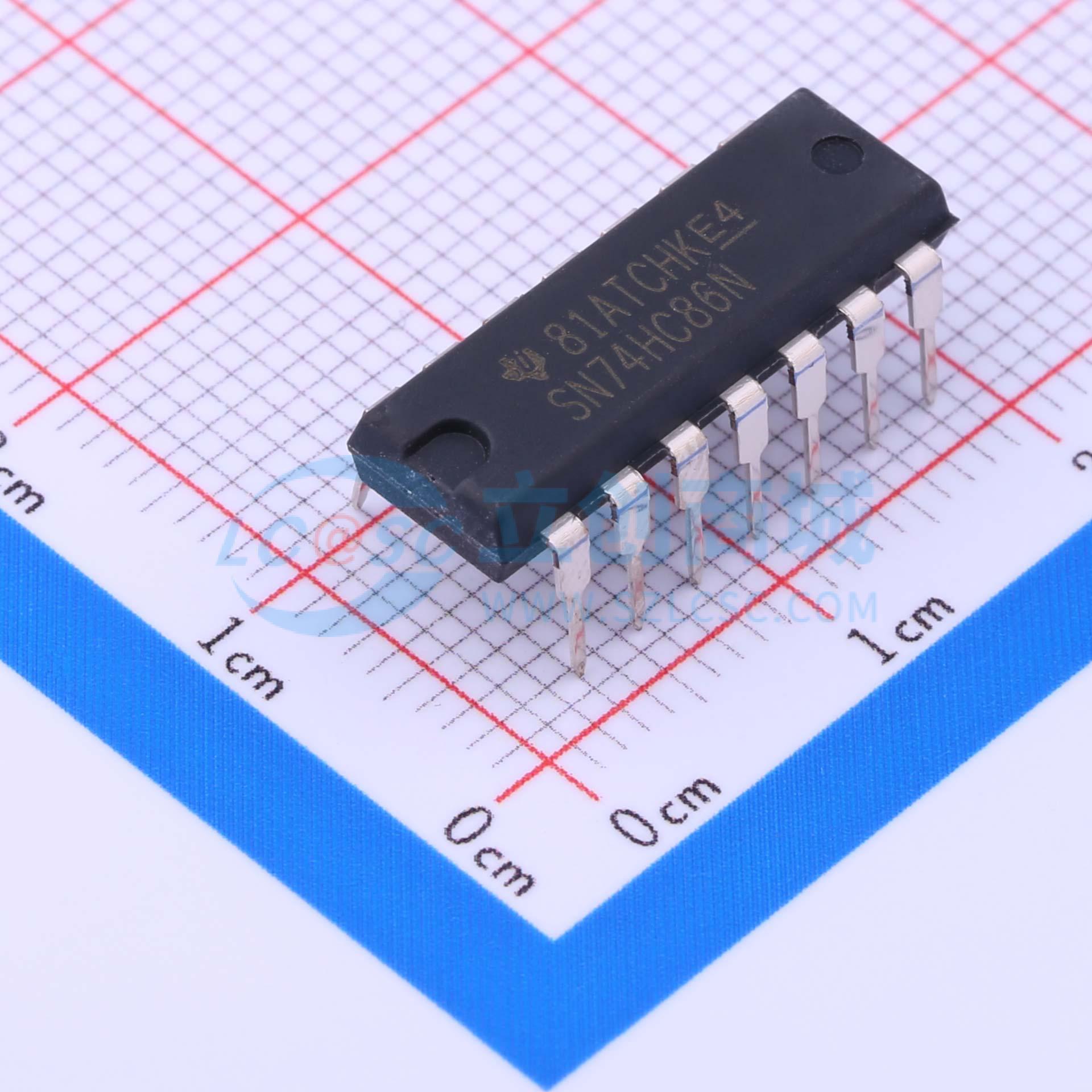

SN74HC86N
四路2输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC86 4 通道、2 输入、2V 至 6V 5.2 mA 驱动强度 XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC86N
- 商品编号
- C2903
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；100mV；100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
该器件包含四个独立的2输入异或门，采用正逻辑，实现布尔函数Y = A ⊕ B 或 Y = A反B + AB反
商品特性
- 工作电压范围为2V~6V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为20μA
- 典型传输延迟tpd为10ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- NC引脚无内部连接
- SN54HC86提供J、W、FK封装，SN74HC86提供D、N、NS、PW封装
- 最大额定值：电源电压范围为-0.5V~7V；输入钳位电流±20mA；输出钳位电流±20mA；连续输出电流±25mA；VCC或GND的连续电流±50mA；存储温度范围为-65℃~150℃
- 不同封装热阻抗：D封装86℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 所有未使用的输入必须接VCC或GND，才能保证器件正常工作
应用领域
- 常用作真/补码元件，若一个输入为低电平，另一输入的信号会以原形式输出；若一个输入为高电平，另一输入的信号会以反相形式输出
- 可用作逻辑识别单元，当所有输入逻辑电平相同时输出为低电平
- 可用作偶校验单元，当偶数个输入为激活态时输出为低电平
- 可用作奇校验单元，当奇数个输入为激活态时输出为高电平
