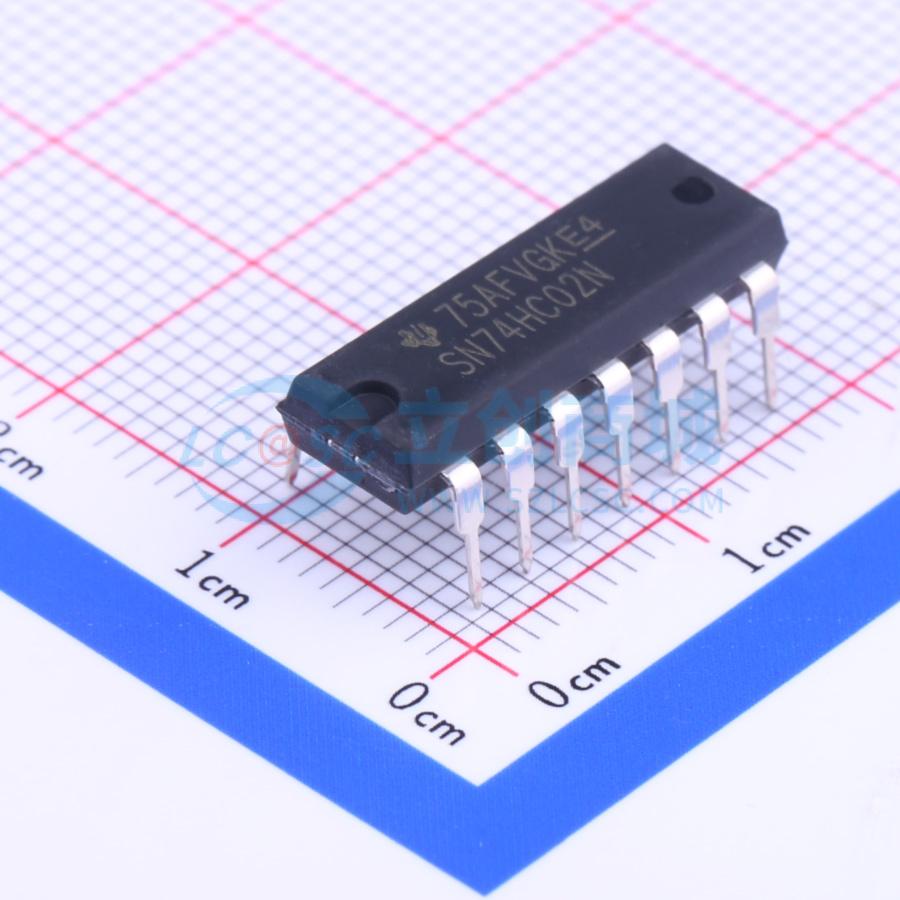

温馨提醒：图片仅供参考，商品以实物为准
SN74HC02N
四路2输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC02 4 通道、2 输入、2V 至 6V 5.2 mA 驱动强度或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC02N
- 商品编号
- C2897
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 1.9V；5.48V；3.98V | |
| 输出低电平(VOL) | 100mV；400mV；400mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
HC02器件包含四个独立的2输入或非门，采用正逻辑，实现布尔功能Y = (A+B)的非 或 Y = 非A·非B，提供多种封装规格，常见型号包括SN54HC02、SN74HC02
商品特性
- 宽工作电压范围为2V~6V
- 输出最高可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为20μA
- 典型传输延迟tpd为8ns
- 5V工作电压下输出驱动能力为±4mA
- 最大输入电流为1μA
- 最大电源电压范围为-0.5V~7V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±20mA
- 连续输出电流范围为±25mA
- 电源端或接地端的连续电流范围为±50mA
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 未使用的输入必须接电源或接地，以保证器件正常工作
