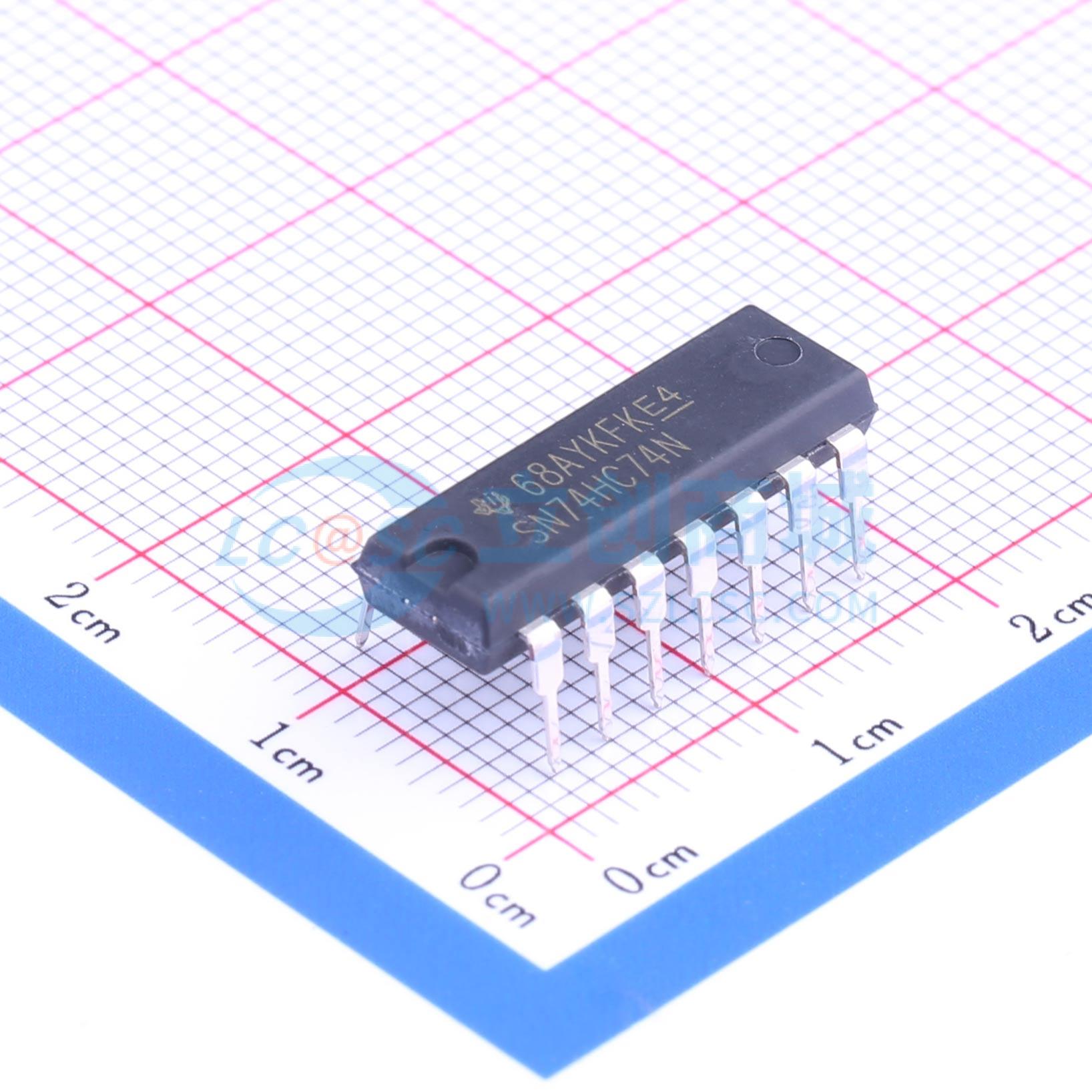

SN74HC74N实物图
  • SN74HC74N商品缩略图
  • SN74HC74N商品缩略图
  • SN74HC74N商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HC74N

双D型正边沿触发触发器,带清零和预置功能,工作电压范围2V至6V

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HC74 具有清零和预设功能的双路 D 类上升沿触发器
品牌名称
TI(德州仪器)
商品型号
SN74HC74N
商品编号
C2895
商品封装
DIP-14​
包装方式
管装
商品毛重
1.84克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压2V~6V
时钟频率(fc)60MHz
功能置位和复位
元件数2
每个元件位数1
输出类型互补式
传播延迟(tpd)30ns@6V,50pF
属性参数值
系列74HC系列
灌电流(IOL)5.2mA
拉电流(IOH)5.2mA
静态电流(Iq)4uA
输入电容3pF
工作温度-40℃~+85℃
同步/异步异步
建立时间21ns
保持时间0ns

商品概述

HC74器件包含两个独立的D型正边沿触发触发器,包含SN54HC74、SN74HC74两个系列;SN54HC74有J、W、FK封装,SN74HC74有D、DB、N、NS、PW封装,部分引脚无内部连接。预置(PRE)或清零(CLR)输入为低电平时,无论其他输入的电平如何,都会设置或复位输出。当预置和清零处于非激活高电平时,满足建立时间要求的数据(D)输入端的数据会在时钟(CLK)脉冲的上升沿传输到输出。时钟触发发生在特定电压电平,与时钟的上升时间无直接关联。保持时间间隔结束后,数据输入端的数据变化不会影响输出电平。所有未使用的器件输入必须接VCC或GND,以保证器件正常工作。

商品特性

  • 工作电压范围宽,为2V~6V
  • 输出最多可驱动10个LSTTL负载
  • 功耗低,电源电流Icc最大值为40μA
  • 典型传输延迟tpd = 15ns
  • 5V电压下输出驱动电流为±4mA
  • 输入电流低,最大值为1μA
  • 最大电源电压VCC范围为-0.5V~7V
  • 输入钳位电流IIK为±20mA
  • 输出钳位电流IOK为±20mA
  • 连续输出电流IO为±25mA
  • 流过VCC或GND的连续电流为±50mA
  • 不同封装热阻抗θJA分别为:D封装86℃/W,DB封装96℃/W,N封装80℃/W,NS封装76℃/W,PW封装113℃/W
  • 存储温度范围Tstg为-65℃~150℃
