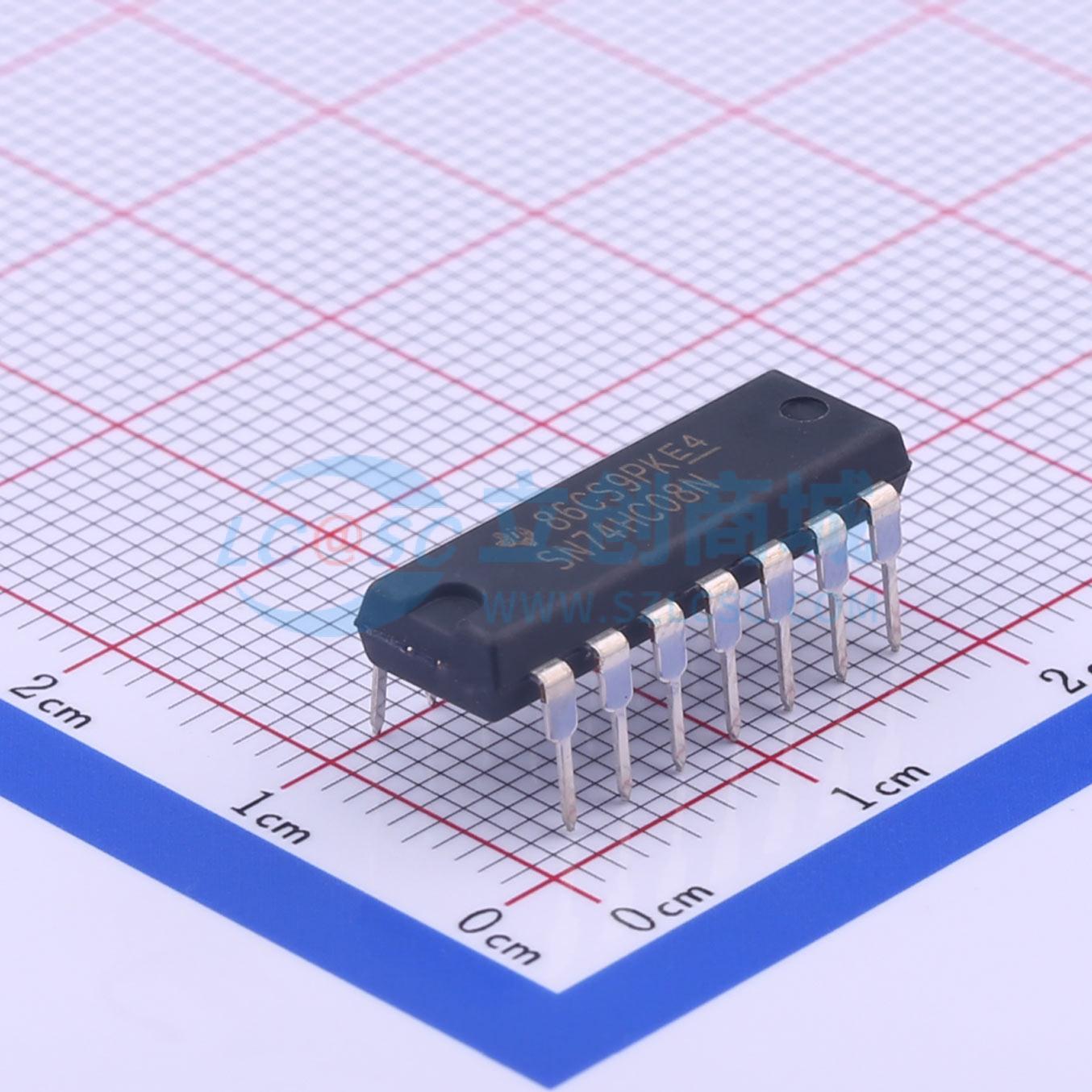

SN74HC08N
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC08 4 通道、2 输入、2V 至 6V 5.2 mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC08N
- 商品编号
- C2887
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；100mV；100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
包含SN54HC04、SN74HC04等多个型号，HC08器件包含四个独立的2输入与门，在正逻辑下实现布尔函数Y=A·B或Y=A+B的非，提供多种封装形式，部分引脚无内部连接
商品特性
- 工作电压范围为2V~6V
- 输出最多可驱动10个LSTTL负载
- 功耗低，电源电流Icc最大为20μA
- 典型传输延迟tpd为8ns
- 5V工作电压下输出驱动电流为±4mA
- 输入电流最大为1μA
- 所有未使用的输入必须连接至VCC或GND，以保证器件正常工作
