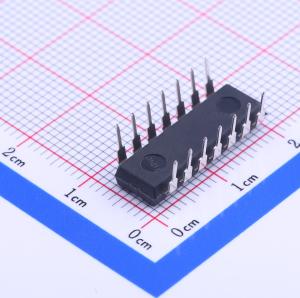

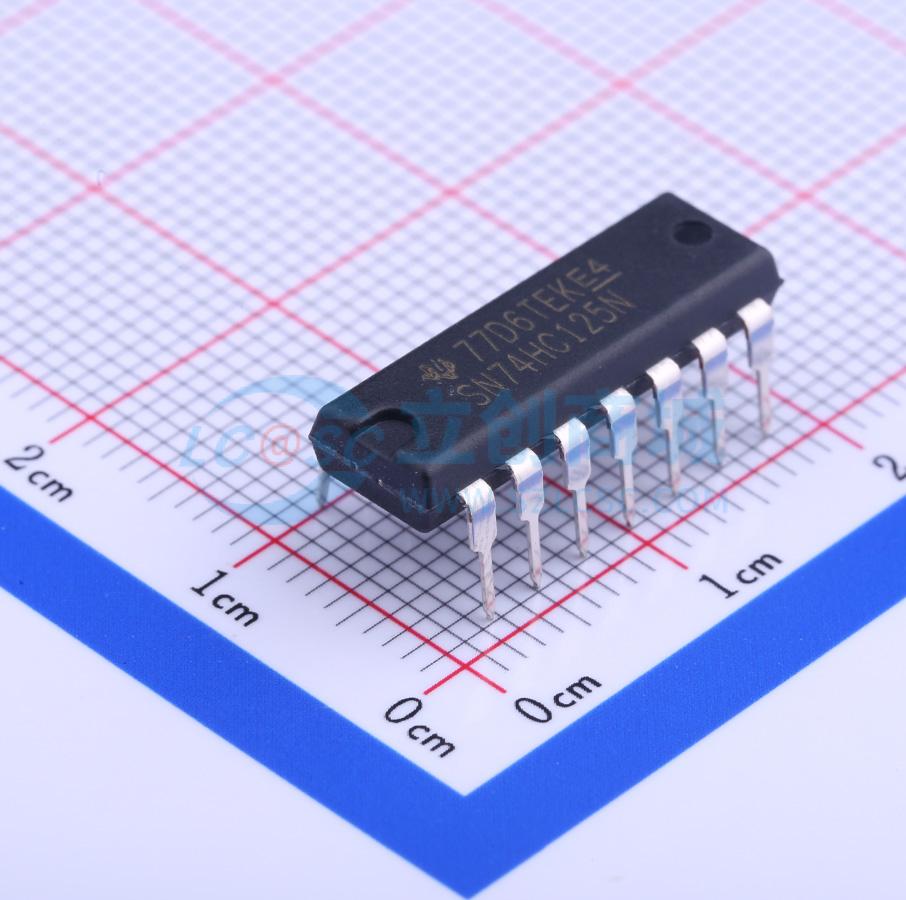

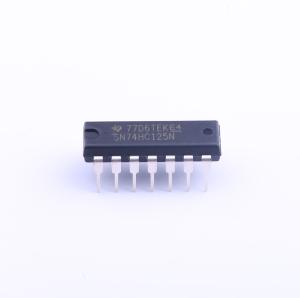

SN74HC125N
三态输出，四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC125 具有三态输出的 4 通道、2V 至 6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC125N
- 商品编号
- C2890
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 24ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
该器件是四路总线缓冲门，配备带三态输出的独立线路驱动器，当对应输出使能输入为高电平时，对应输出禁用，包含SN54HC125、SN74HC125两种型号。
商品特性
- 大电流三态输出，可直接与系统总线接口，最多可驱动15个LSTTL负载
- 提供多种封装选择，包括塑料小外形D封装、收缩小外形DB封装、陶瓷扁平W封装、陶瓷芯片载体FK封装、标准塑料N和陶瓷J 300密耳双列直插封装
- SN54HC125工作温度范围为-55℃至125℃，SN74HC125工作温度范围为-40℃至85℃
- 最大额定值：电源电压范围为-0.5V至7V，输入钳位电流±20mA，输出钳位电流±20mA，连续输出电流±35mA，流经VCC或接地的连续电流±70mA，储存温度范围为-65℃至150℃
- D封装热阻抗为127℃/W，DB封装热阻抗为158℃/W，N封装热阻抗为78℃/W
- 存在无内部连接的引脚，该引脚无内部电路连接
