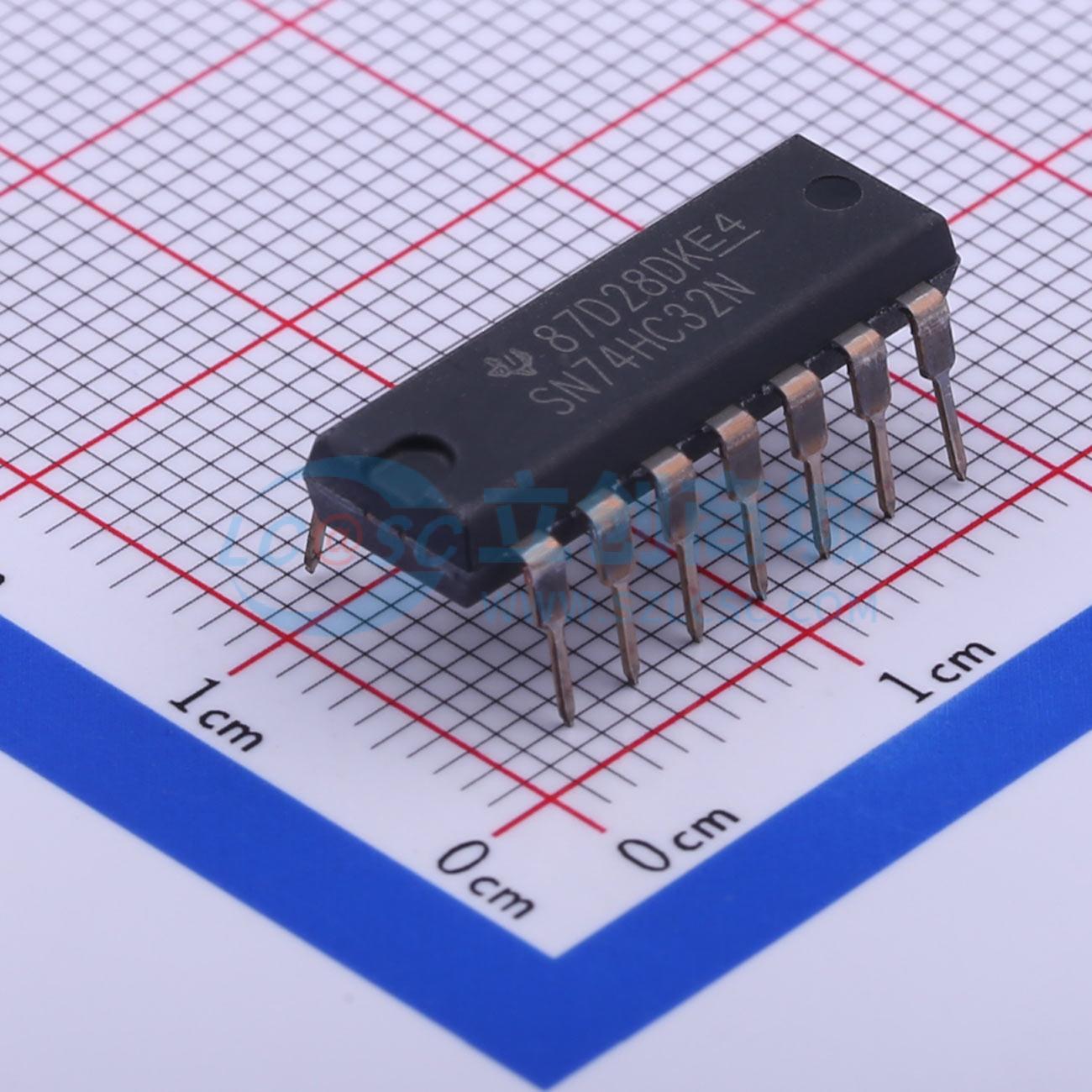

温馨提醒：图片仅供参考，商品以实物为准
SN74HC32N
四路二输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC32 4 通道 2 输入 2V 至 6V 5.2 mA 驱动强度或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC32N
- 商品编号
- C2894
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.48V~5.8V；5.9V~5.99V | |
| 输出低电平(VOL) | 1mV~100mV；150mV~260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
HC32器件包含四个独立的2输入或门，正逻辑下实现布尔函数Y = A + B，包含SN54HC32、SN74HC32产品系列，有多种封装形式可选。
商品特性
- 工作电压范围为2V~6V
- 输出最多可驱动10个LSTTL负载
- 功耗低，最大电源电流Icc为20μA
- 典型传输延迟tpd为8ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 最大电源电压范围为-0.5V~7V
- 输入钳位电流最大为±20mA
- 输出钳位电流最大为±20mA
- 连续输出电流最大为±25mA
- VCC或GND的连续电流最大为±50mA
- 不同封装热阻抗：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入必须接至VCC或GND，方可保证器件正常工作
