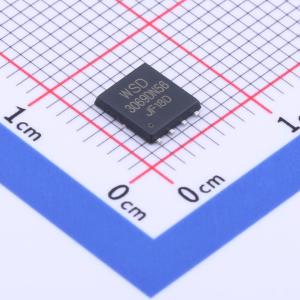

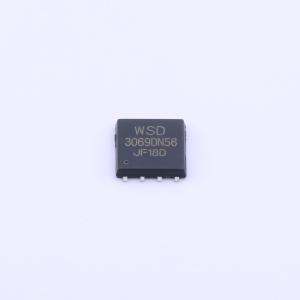

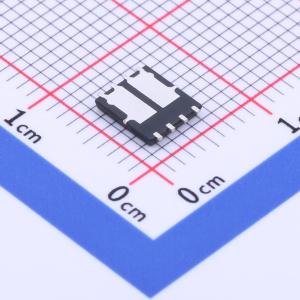

WSD3069DN56
1个N沟道+1个P沟道 耐压:30V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- WSD3069DN56是一款高性能的沟槽式N沟道和P沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSD3069DN56符合RoHS标准和绿色产品要求，100%通过EAS认证，具备全面的功能可靠性。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD3069DN56
- 商品编号
- C2758415
- 商品封装
- DFN-8(5.2x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 27mΩ@4.5V | |
| 耗散功率(Pd) | 20W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 1.04nF | |
| 反向传输电容(Crss) | 125pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 180pF |
商品概述
WSP4888是一款高性能沟槽型N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 WSP4888符合RoHS标准和绿色产品要求，100%经过雪崩能量耐量（EAS）测试，具备完整的可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制
- 100%保证抗雪崩能力(EAS)
- 提供绿色环保器件
应用领域
- 用于移动主板(MB)、笔记本电脑(NB)、超便携个人电脑(UMPC)、显卡(VGA)的高频负载点同步降压转换器
- 网络直流-直流电源系统
- 冷阴极荧光灯管(CCFL)背光源逆变器
