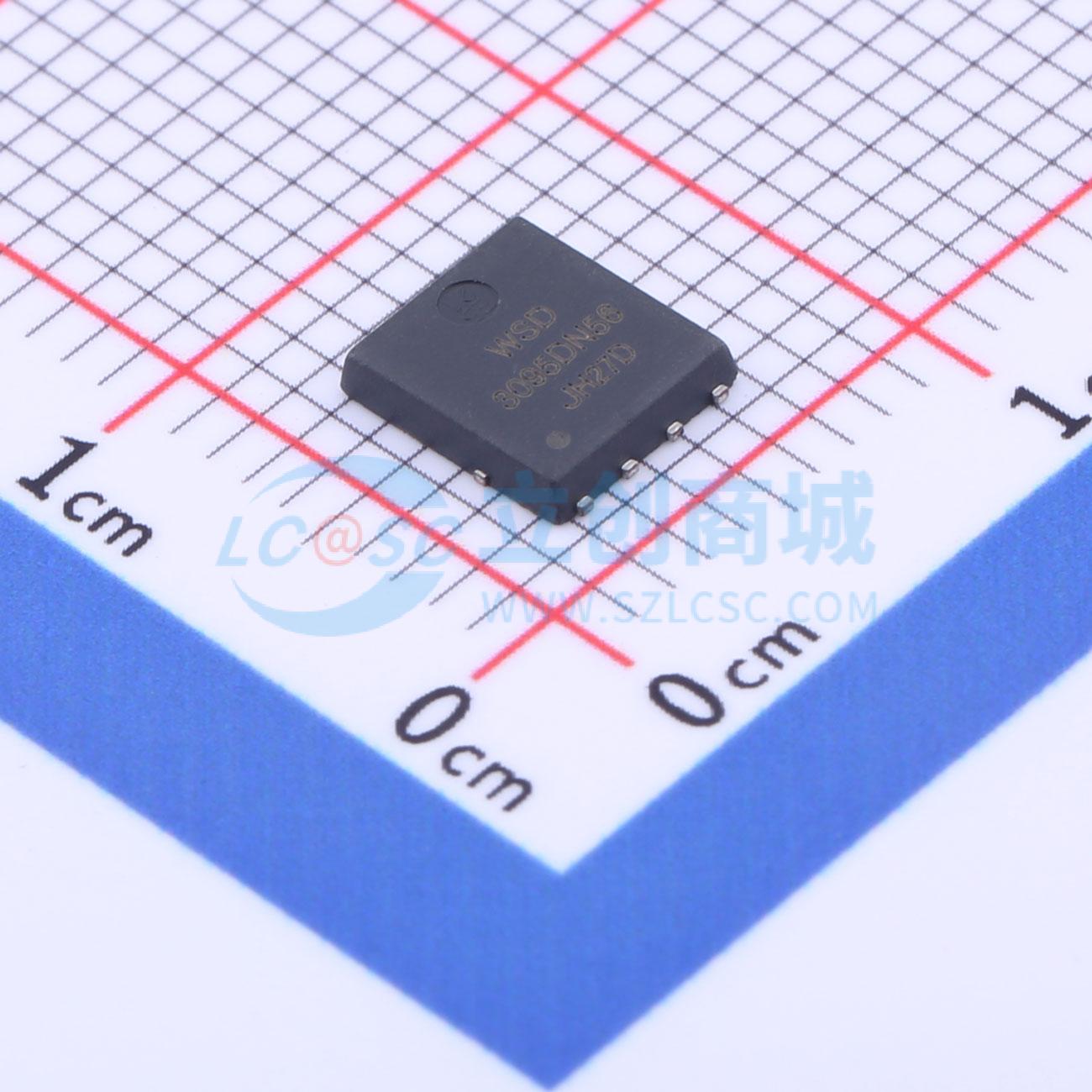

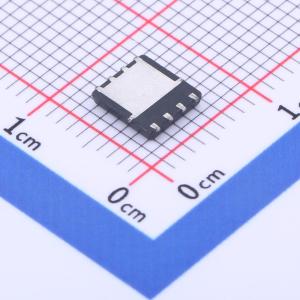

温馨提醒：图片仅供参考，商品以实物为准
WSD3095DN56
1个N沟道 耐压:30V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSD3095DN56是一款高性能沟槽N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSD3095DN56符合RoHS标准和绿色产品要求，100%通过EAS认证，具备全面的功能可靠性。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD3095DN56
- 商品编号
- C2758431
- 商品封装
- DFN5X6-8
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 5.5mΩ@10V | |
| 耗散功率(Pd) | 59W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@4.5V | |
| 输入电容(Ciss) | 2.295nF | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 267pF |
商品概述
WSD100N06GDN56是一款超高单元密度的SGT MOSFET，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 WSD100N06GDN56符合RoHS标准和绿色产品要求，100%通过功能可靠性认证，EAS提供保障。
商品特性
- 提供无铅和绿色环保器件（符合RoHS标准）
- 100%进行了非钳位感性开关（UIS）和栅极电阻（Rg）测试
- 可靠耐用
- 湿气敏感度等级为MSL1（符合JEDEC J - STD - 020D标准）
应用领域
- 次级侧同步整流-DC-DC转换器-电机控制-负载开关
