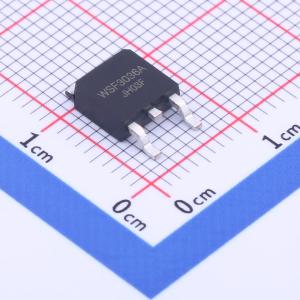

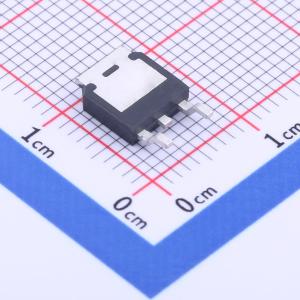

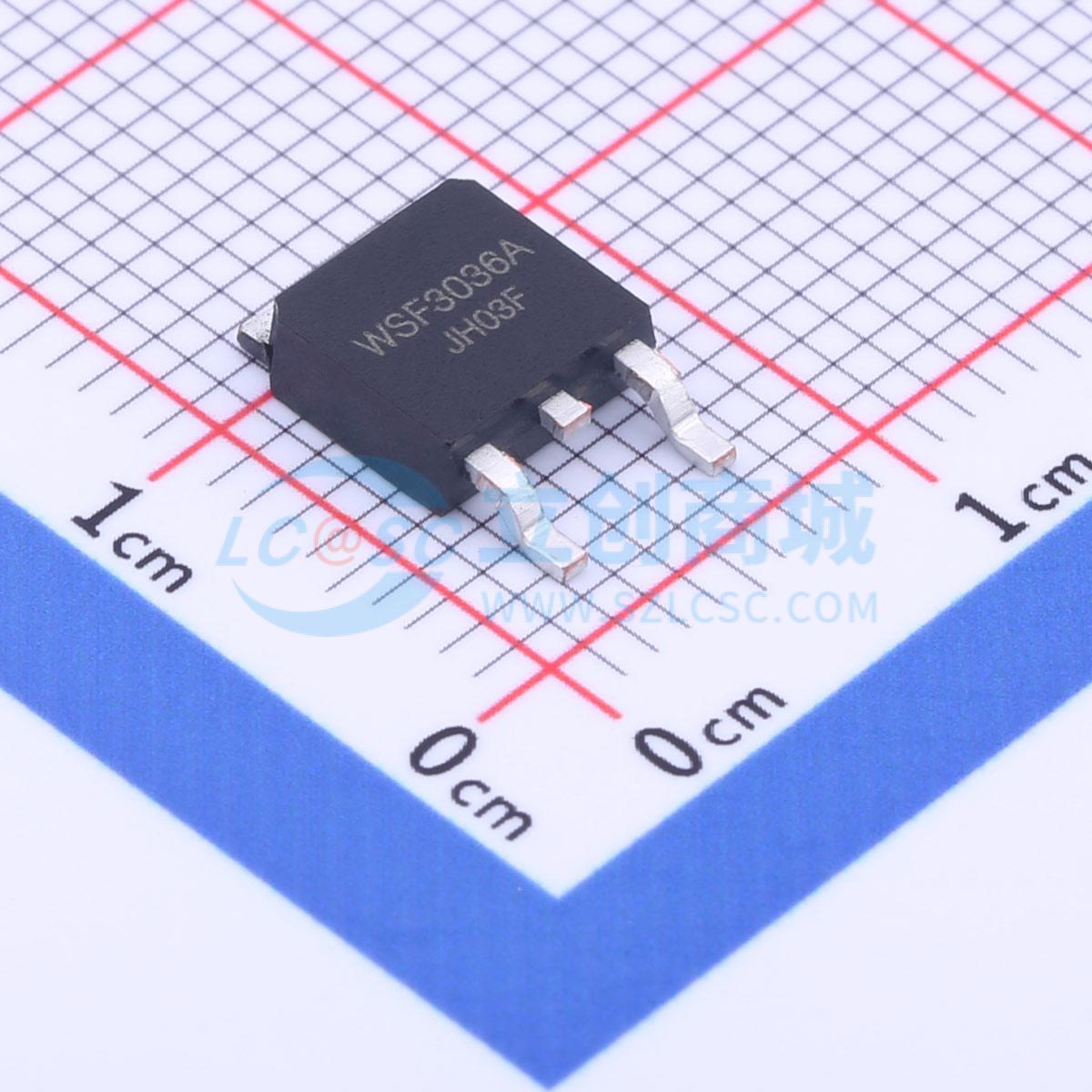

WSF3036A
1个N沟道 耐压:30V 电流:32A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSF3036A是高性能沟槽型N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（Rpson）和栅极电荷。WSF3036A符合RoHS标准和绿色产品要求，100%经过耐雪崩能力（EAS）测试，并通过了全功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSF3036A
- 商品编号
- C2758439
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 32A | |
| 导通电阻(RDS(on)) | 42mΩ@4.5V | |
| 耗散功率(Pd) | 18W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.9nC@4.5V | |
| 输入电容(Ciss) | 510pF | |
| 反向传输电容(Crss) | 44pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 62pF |
商品概述
WSF10N40是一款高性能沟槽N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷特性。
商品特性
- 快速开关
- 100%雪崩测试
- 改善的dv/dt能力
应用领域
- 适用于电信、工业和消费环境的DC-DC及DC-AC转换器
- 不间断电源（UPS）
- 开关模式低功率电源
- 工业执行器
