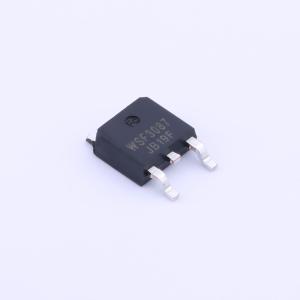

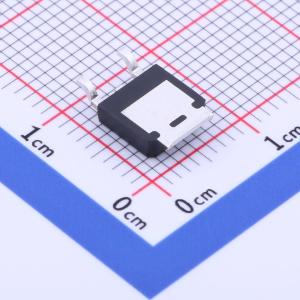

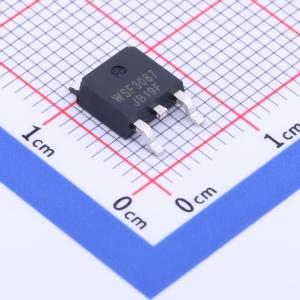

温馨提醒：图片仅供参考，商品以实物为准
WSF3087
1个N沟道 耐压:30V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSF3087是一款具有极高单元密度的高性能沟槽型N沟道MOSFET，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSF3087符合RoHS标准和绿色产品要求，100%经过雪崩耐量（EAS）测试，具备完整的功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSF3087
- 商品编号
- C2758420
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.366克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 9.5mΩ@4.5V | |
| 耗散功率(Pd) | 51W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 28nC@4.5V | |
| 输入电容(Ciss) | 2.1nF@15V | |
| 反向传输电容(Crss) | 180pF@15V | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 550pF |
商品概述
WSF3055采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 100%进行UIS + Rg测试
- 可靠耐用
- 提供无铅产品（符合RoHS标准）
应用领域
- 电机控制
- 便携式设备应用
- 同步整流
