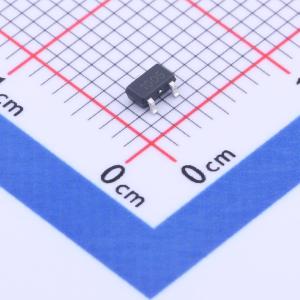

温馨提醒：图片仅供参考，商品以实物为准
WST05N10L
N沟道 耐压:100V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Configuration Single Type N-Ch VDS(V) 100 VGS(V) 20 ID(A)Max. 3 VGS(th)(v) 1.2 RDS(ON)(m?)@4.79V 145 Qg(nC)@4.5V - QgS(nC) 2.1 Qgd(nC) 3.3 Ciss(pF) 650 Coss(pF) 25 Crss(pF) 20
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WST05N10L
- 商品编号
- C2758425
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 145mΩ@4.5V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1.7V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20.5nC@10V | |
| 输入电容(Ciss) | 650pF@50V | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 650pF |
商品概述
WSD6056DN56是一款高性能沟槽式双N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷特性。 WSD6056DN56符合RoHS标准和绿色产品要求，100%保证具有抗雪崩能力（EAS），且通过了全功能可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制
- 100%保证抗雪崩能力（EAS）
- 提供绿色环保器件
应用领域
- 用于移动主板（MB）、笔记本电脑（NB）、超便携个人电脑（UMPC）、显卡（VGA）的高频负载点同步降压转换器
- 快速开关应用
- 负载开关
