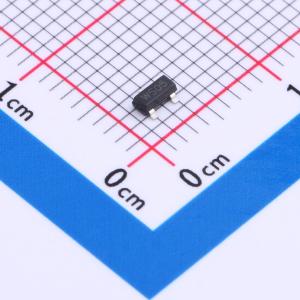

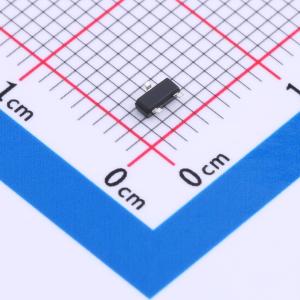

温馨提醒：图片仅供参考，商品以实物为准
WST2335
1个P沟道 耐压:20V 电流:4.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Configuration Single Type P-Ch VDS(V) -20 VGS(V) 12 ID(A)Max. -4.4 VGS(th)(v) -0.8 RDS(ON)(m?)@4.48V 50 Qg(nC)@4.5V 10.2 QgS(nC) 1.89 Qgd(nC) 3.1 Ciss(pF) 857 Coss(pF) 114 Crss(pF) 108
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WST2335
- 商品编号
- C2758424
- 商品封装
- SOT-23N
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.4A | |
| 导通电阻(RDS(on)) | 60mΩ@4.5V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14.3nC@4.5V | |
| 输入电容(Ciss) | 1.2nF | |
| 反向传输电容(Crss) | 151pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 160pF |
商品概述
WSG03N10是一款高性能沟槽N沟道MOSFET，具有极高的单元密度，能为大多数小功率开关和负载开关应用提供出色的导通电阻（RDSON）和栅极电荷。 WSG03N10符合RoHS标准和绿色产品要求，并通过了全功能可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的Cdv/dt效应抑制
- 提供绿色环保器件
应用领域
- 电视逆变器电源管理
