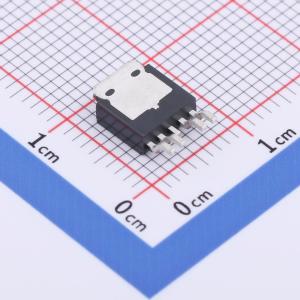

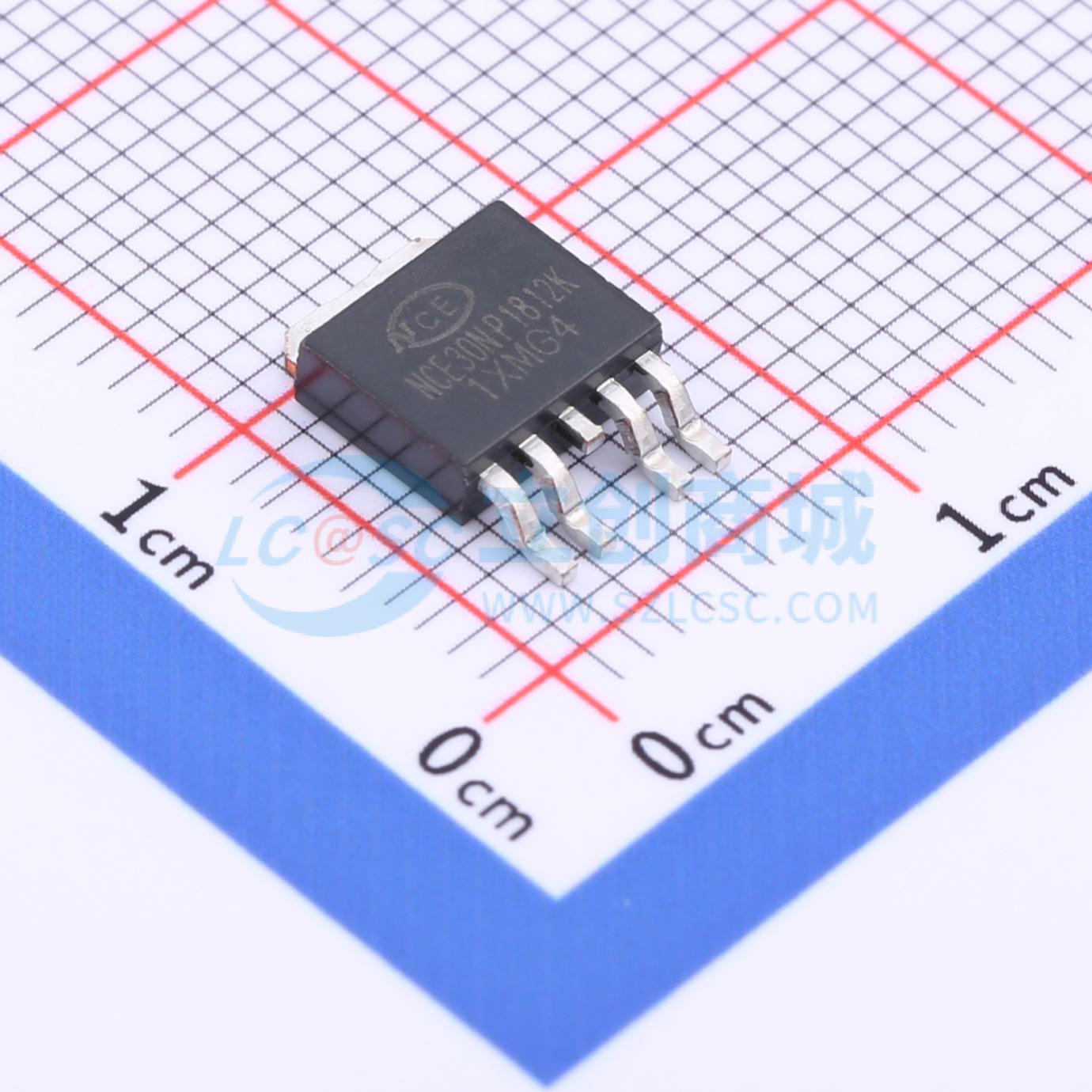

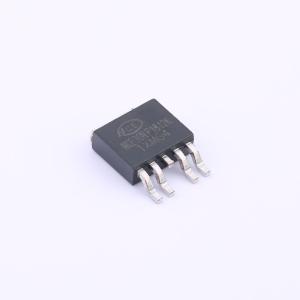

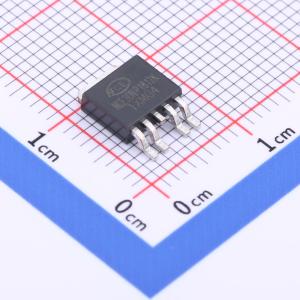

NCE30NP1812K实物图
  • NCE30NP1812K商品缩略图
  • NCE30NP1812K商品缩略图
  • NCE30NP1812K商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCE30NP1812K

1个N沟道+1个P沟道 耐压:30V 电流:18A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
使用先进沟槽技术,提供出色的导通电阻(RDS(ON))和低栅极电荷。互补MOSFET可用于形成电平转换的高端开关,以及其他多种应用。
商品型号
NCE30NP1812K
商品编号
C2686535
商品封装
TO-252-4​
包装方式
编带
商品毛重
0.498克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)18A
导通电阻(RDS(on))85mΩ@4.5V
耗散功率(Pd)25W
阈值电压(Vgs(th))2V@250uA
属性参数值
栅极电荷量(Qg)14.7nC@10V
输入电容(Ciss)519.9pF
反向传输电容(Crss)53.8pF
工作温度-55℃~+150℃
类型N沟道+P沟道
输出电容(Coss)70.4pF

商品概述

NCE6602N采用先进的沟槽技术,具备出色的导通电阻RDS(ON)和低栅极电荷。该器件适用于电池保护或其他开关应用。

商品特性

  • N沟道:
    • 漏源电压VDS = 30V,漏极电流ID = 3.5A
    • 当栅源电压VGS = 10V时,导通电阻RDS(ON) < 58 mΩ
    • 当栅源电压VGS = 4.5V时,导通电阻RDS(ON) < 95 mΩ
  • P沟道:
    • 漏源电压VDS = -30V,漏极电流ID = -2.7A
    • 当栅源电压VGS = -10V时,导通电阻RDS(ON) < 100 mΩ
    • 当栅源电压VGS = -4.5V时,导通电阻RDS(ON) < 150 mΩ
  • 低导通电阻
  • 低输入电容
  • 快速开关速度
  • 低输入/输出泄漏电流

数据手册PDF
