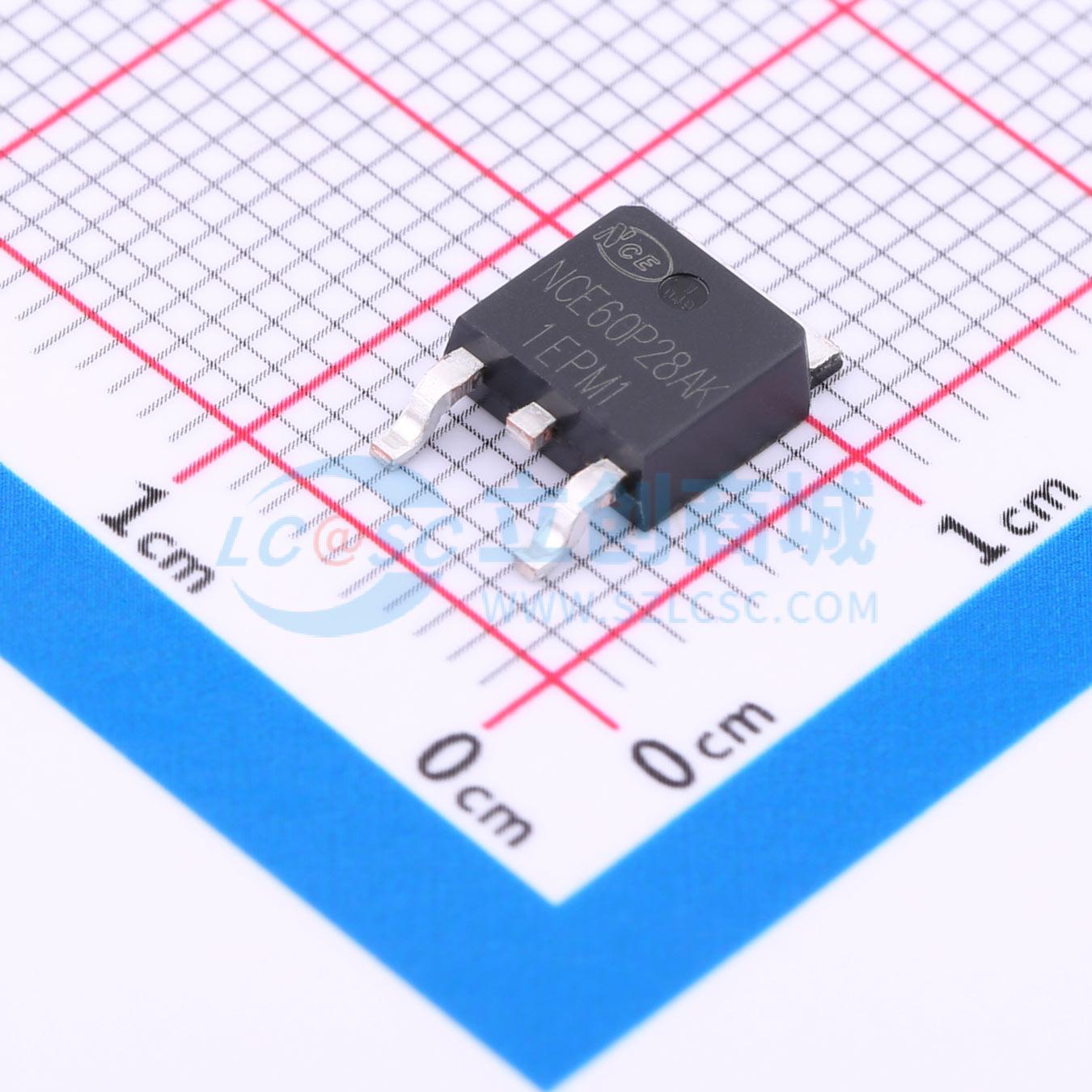

温馨提醒：图片仅供参考，商品以实物为准
NCE60P28AK
1个P沟道 耐压:60V 电流:28A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE60P28AK采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件非常适合大电流负载应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE60P28AK
- 商品编号
- C2686552
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 28A | |
| 导通电阻(RDS(on)) | 55mΩ@4.5V | |
| 耗散功率(Pd) | 80W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 1.6307nF | |
| 反向传输电容(Crss) | 77.3pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 |
商品概述
NCE30H14K采用先进的沟槽技术和设计，在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)），可用于多种应用场景。
商品特性
- VDS = -60V,ID = -28A
- 在 VGS = -10 V 时,RDS(ON) < 48 mΩ
- 在 VGS = -4.5 V 时,RDS(ON) < 55 mΩ
- 高密度单元设计,实现超低导通电阻
- 雪崩电压和电流特性完全表征
- 高 EAS 下具有良好的稳定性和一致性
- 出色的封装,散热性能良好
应用领域
- 全桥转换器的高端开关
- LCD显示器的DC/DC转换器
