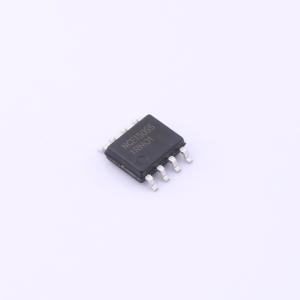

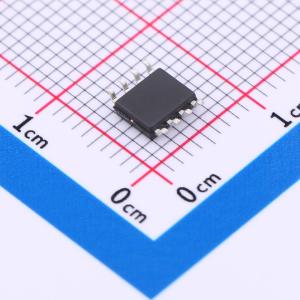

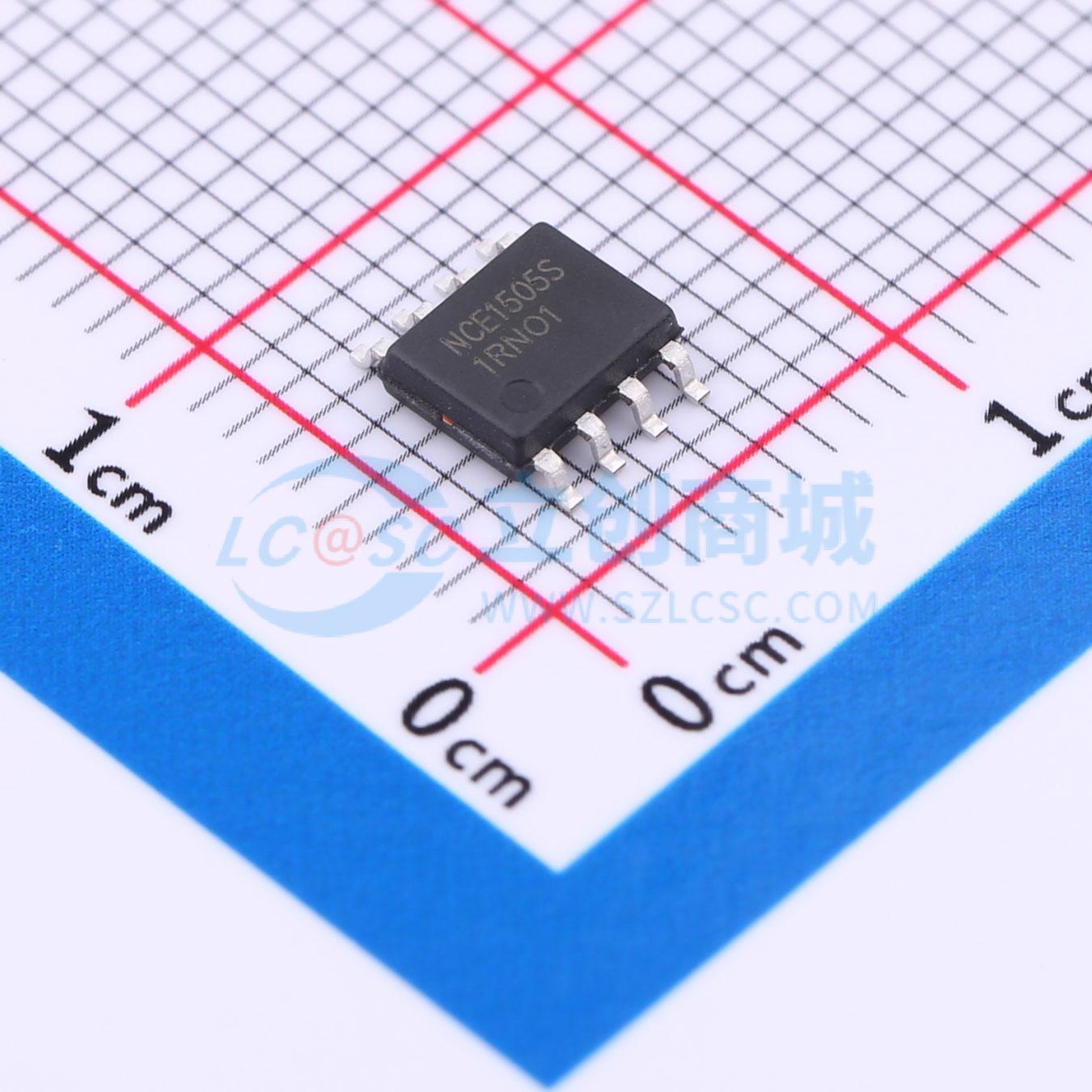

NCE1505S
N沟道,电流:5.2A,耐压:150V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE1505S
- 商品编号
- C2686577
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 5.2A | |
| 导通电阻(RDS(on)) | 44mΩ@10V | |
| 耗散功率(Pd) | 3.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 35.8nC@10V | |
| 输入电容(Ciss) | 1.7nF | |
| 反向传输电容(Crss) | 90pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
NCE40P20Q采用先进的沟槽技术，可实现出色的RDS(ON)，该器件适用于作为负载开关或用于电源管理。
商品特性
- 漏源电压VDS = 150V,漏极电流ID = 5.2A
- 当栅源电压VGS = 10V时,导通电阻RDS(ON) < 44 mΩ(典型值:31 mΩ)
- 高密度单元设计,实现超低导通电阻Rdson
- 雪崩电压和电流特性完全表征
- 低栅漏电荷,可降低开关损耗
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
