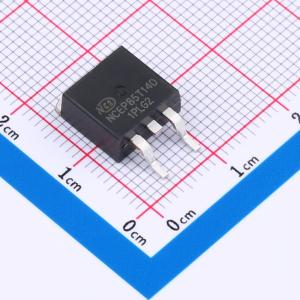

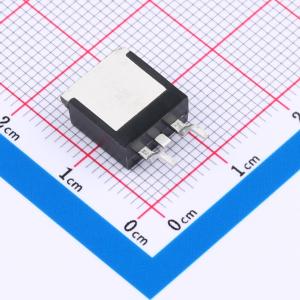

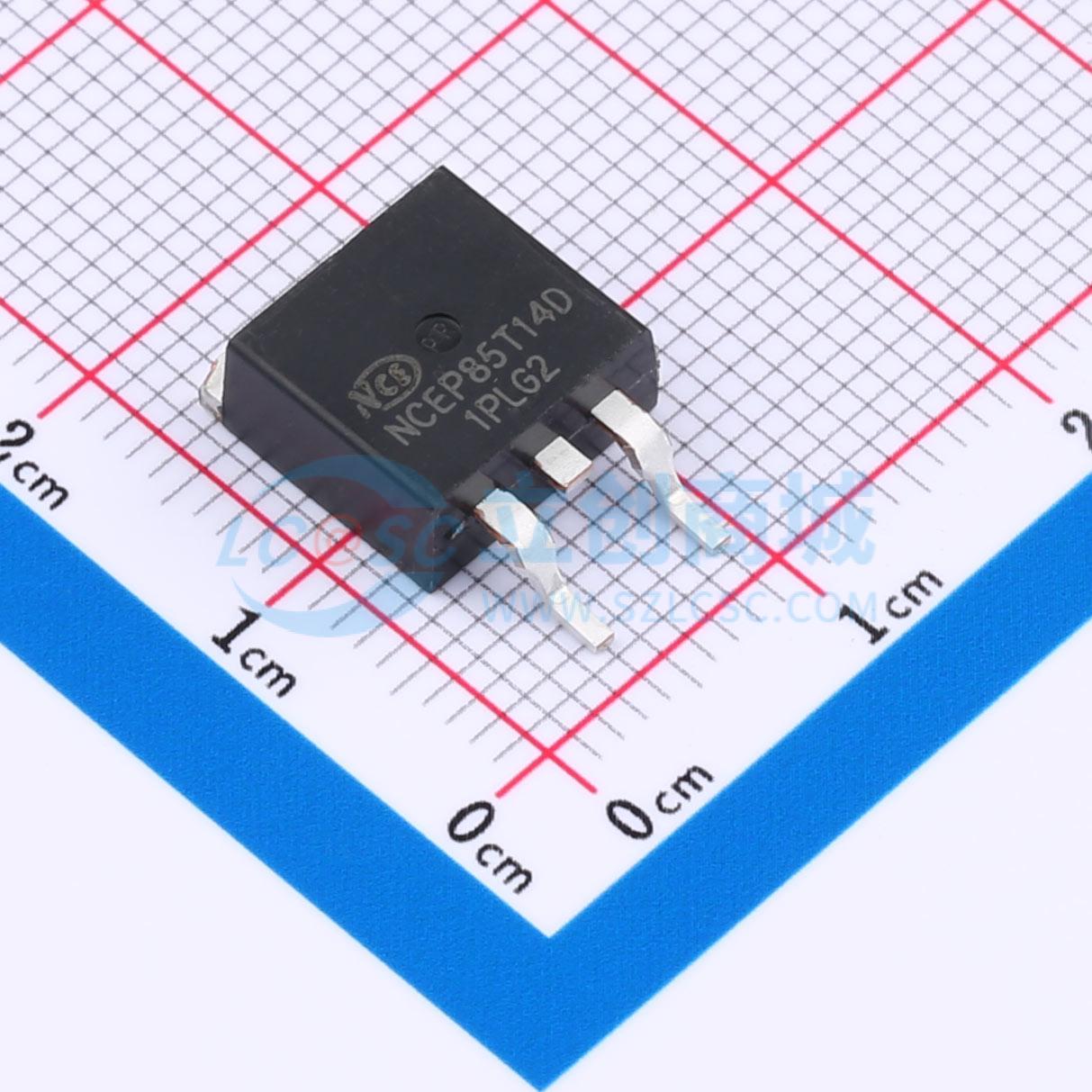

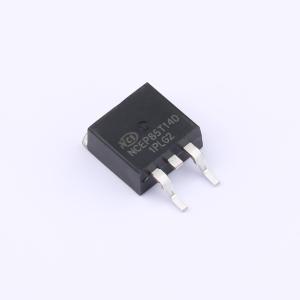

NCEP85T14D实物图
  • NCEP85T14D商品缩略图
  • NCEP85T14D商品缩略图
  • NCEP85T14D商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCEP85T14D

1个N沟道 耐压:85V 电流:140A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NCEP85T14D采用超级沟槽技术,该技术经过独特优化,可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流
商品型号
NCEP85T14D
商品编号
C2686595
商品封装
TO-263-2L​
包装方式
编带
商品毛重
2.133克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)85V
连续漏极电流(Id)140A
导通电阻(RDS(on))4mΩ@10V
耗散功率(Pd)200W
属性参数值
阈值电压(Vgs(th))4V@250uA
栅极电荷量(Qg)8nC@10V
输入电容(Ciss)5.6nF@40V
反向传输电容(Crss)60pF@40V
工作温度-55℃~+175℃
类型N沟道

商品概述

NCE60P55K采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件非常适合大电流负载应用。

商品特性

  • 漏源电压VDS = -60V,漏极电流ID = -55A
  • 当栅源电压VGS = -10V时,导通电阻RDS(ON) < 28mΩ
  • 高密度单元设计,实现极低的导通电阻Rdson
  • 雪崩电压和电流特性完全表征
  • 具有高单脉冲雪崩能量EAS,稳定性和一致性良好
  • 采用散热性能出色的封装

应用领域

  • 全桥转换器的高端开关
  • 液晶显示器的DC/DC转换器
