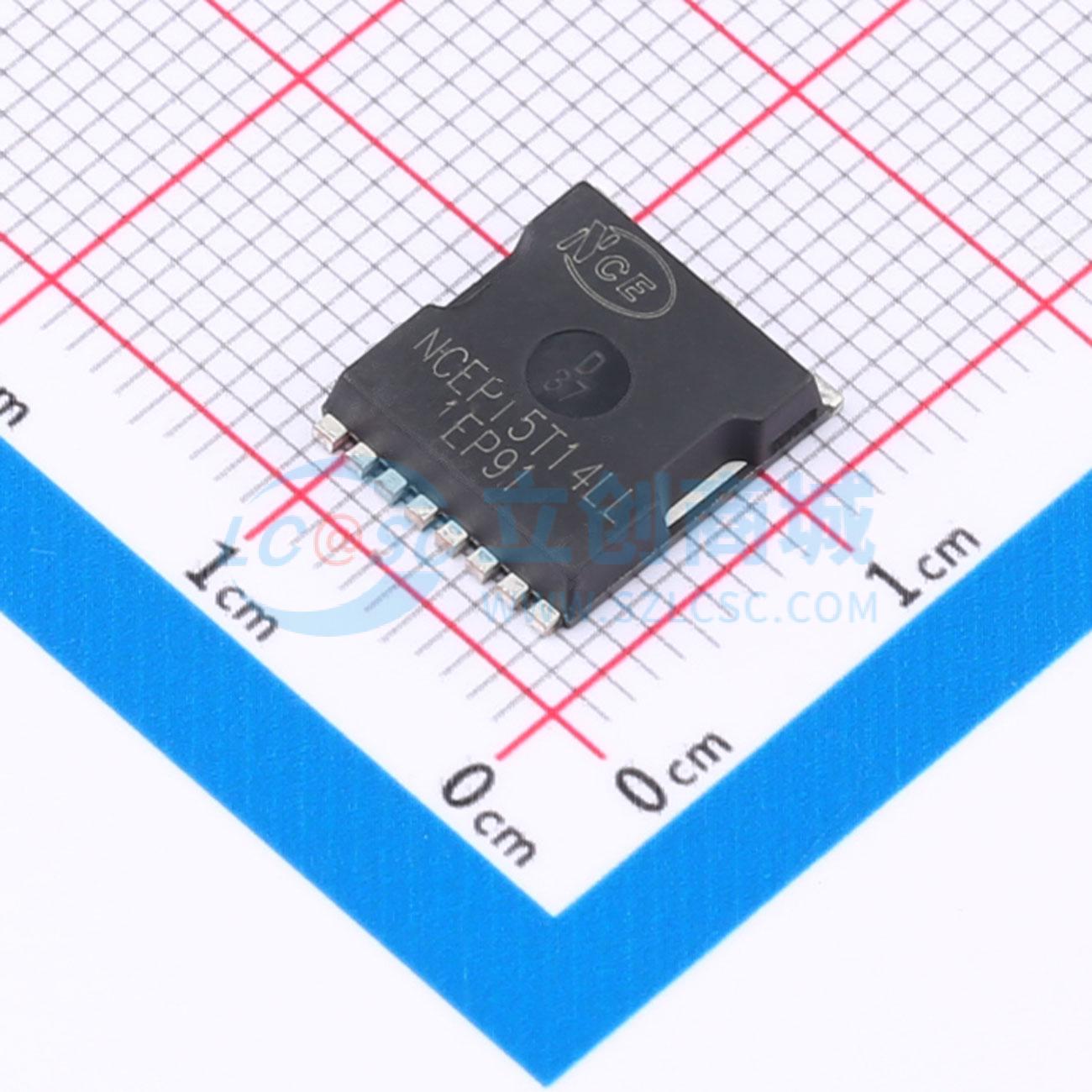

温馨提醒：图片仅供参考，商品以实物为准
NCEP15T14LL
1个N沟道 耐压:150V 电流:170A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该系列器件采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的导通电阻RDS(ON)和栅极电荷Qg的组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP15T14LL
- 商品编号
- C2686615
- 商品封装
- TOLL
- 包装方式
- 编带
- 商品毛重
- 1.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 170A | |
| 导通电阻(RDS(on)) | 5.8mΩ@10V | |
| 耗散功率(Pd) | 380W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 104nC@10V | |
| 输入电容(Ciss) | 7.15nF | |
| 反向传输电容(Crss) | 31pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 890pF |
商品概述
NCEP85T14D采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 150V,ID = 170A
- RDS(ON) = 5.0 mΩ,典型值@ VGS = 10 V
- 出色的栅极电荷×RDS(on)乘积(品质因数)
- 极低的导通电阻RDS(on)
- 工作温度达175°C
- 无铅引脚镀层
- 100%进行了单脉冲雪崩耐量测试
- 100%进行了ΔVds测试
应用领域
-直流-直流转换器-非常适合高频开关和同步整流
