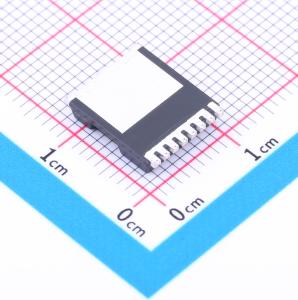

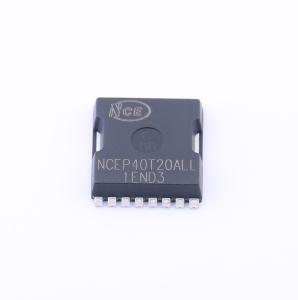

温馨提醒：图片仅供参考，商品以实物为准
NCEP40T20ALL
1个N沟道 耐压:40V 电流:250A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP40T20ALL
- 商品编号
- C2686589
- 商品封装
- TOLL
- 包装方式
- 编带
- 商品毛重
- 1.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 250A | |
| 导通电阻(RDS(on)) | 1.5mΩ@10V | |
| 耗散功率(Pd) | 300W | |
| 阈值电压(Vgs(th)) | 3.8V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 91nC@10V | |
| 输入电容(Ciss) | 5.8346nF | |
| 反向传输电容(Crss) | 70pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 2.3205nF |
商品概述
NCEP15T14T采用超级沟槽技术，经过独特优化，可提供高效的高频开关性能。由于极低的漏源导通电阻（RDS(ON)）和栅极电荷（Qg）组合，传导和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。
商品特性
- 漏源电压（VDS） = 150V，漏极电流（ID） = 140A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） < 6.2 mΩ
- 出色的栅极电荷 × 漏源导通电阻（RDS(on)）乘积（FOM）
- 极低的导通电阻（RDS(on)）
- 工作温度达175 °C
- 无铅引脚镀层
- 100%进行了非钳位感性开关（UIS）测试
应用领域
-DC/DC转换器-非常适合高频开关和同步整流
