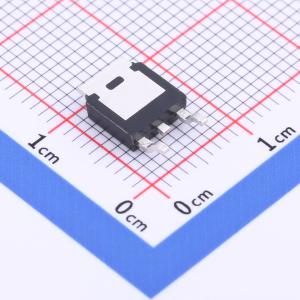

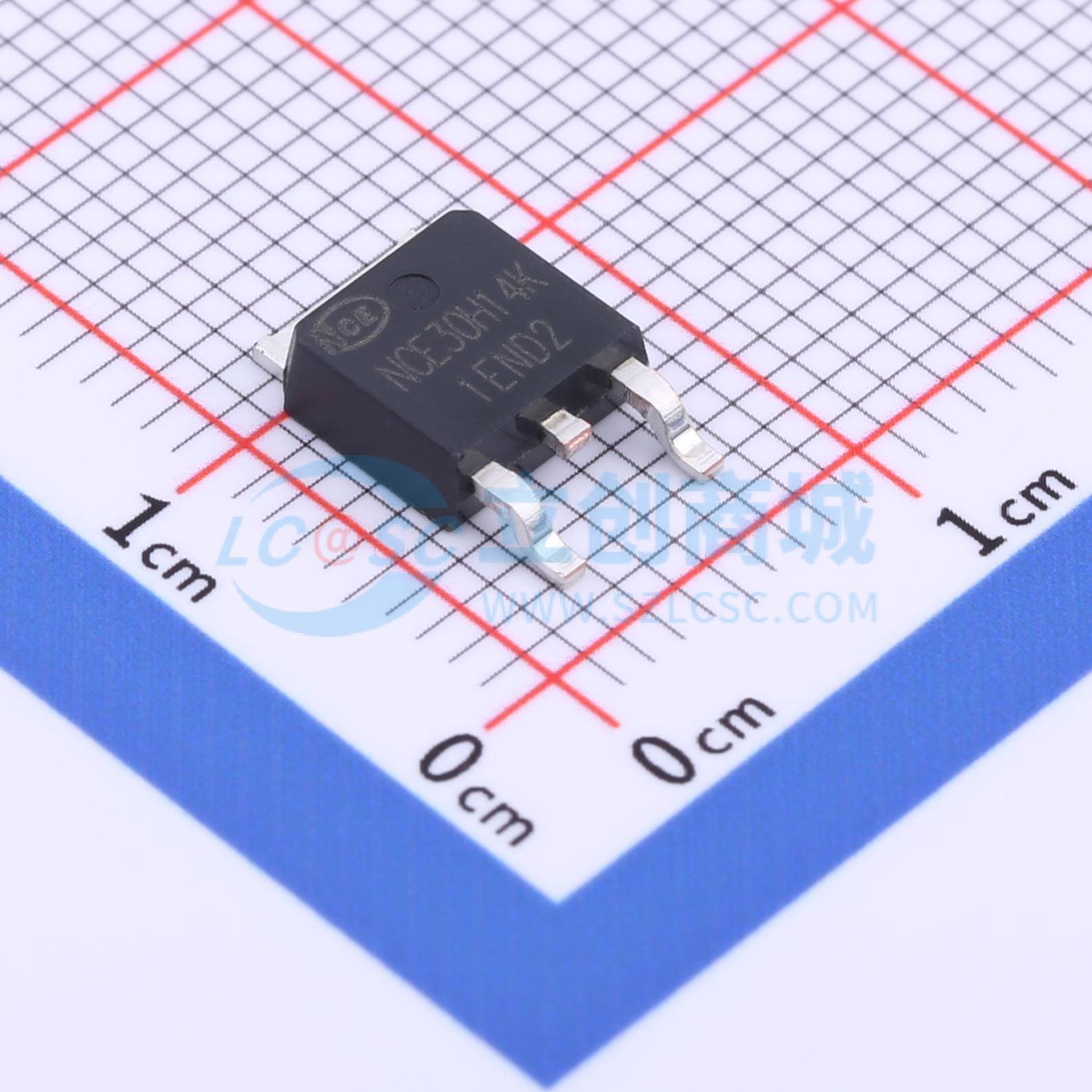

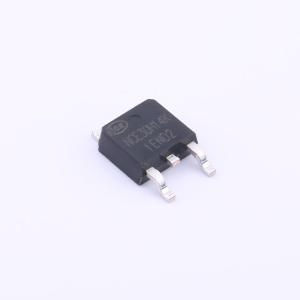

NCE30H14K
1个N沟道 耐压:30V 电流:140A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE30H14K采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻（RDS(ON)）。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE30H14K
- 商品编号
- C2686525
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 2.5mΩ@10V；2.9mΩ@4.5V | |
| 耗散功率(Pd) | 130W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 80nC@10V | |
| 输入电容(Ciss) | 3.78nF | |
| 反向传输电容(Crss) | 410pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品概述
NCE3406N采用先进的沟槽技术，可实现出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V, ID = 140A
- RDS(ON) < 3.0 m Ω @ VGS = 10 V
- RDS(ON) < 3.6 m Ω @ VGS = 4.5 V
- 高密度单元设计,实现超低 RDS(ON)
- 雪崩电压和电流特性完全表征
- 高 EAS 下具有良好的稳定性和一致性
- 出色的封装,散热性能良好
- 采用特殊工艺技术,具备高ESD能力
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
