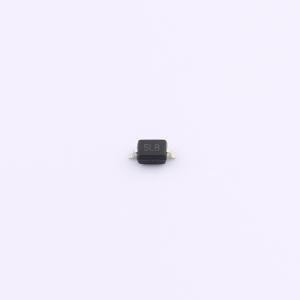

温馨提醒：图片仅供参考，商品以实物为准
HPJGBLC05C-AU
双向ESD 5V截止 峰值浪涌电流：2A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此Bi双向单通道保护器，工作电压上限为5V（VRWM），能有效阻挡2.5A瞬间电流冲击（IPP）。其小巧的2.5pF电容值（CJ typ）设计，极大降低了对信号的干扰，是保护精密电子设备、维持信号纯净度的优选组件，适合于各种高要求的电路保护应用场景。
- 商品型号
- HPJGBLC05C-AU
- 商品编号
- C25503776
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
该产品保护敏感的半导体元件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间为暴露在静电放电环境下的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。SOD-323封装。
商品特性
- 小型封装外形尺寸
- 低封装高度
- 在8×20μs脉冲下峰值功率高达30W
- 低漏电流
- 响应时间典型值小于1ns
- IEC61000-4-2等级4静电放电保护
- IEC61000-4-4等级4电快速瞬变脉冲群保护
