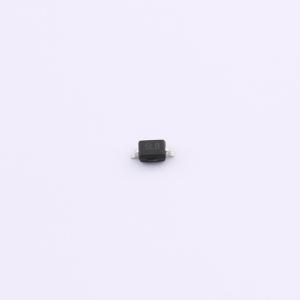

温馨提醒：图片仅供参考，商品以实物为准
HPESD5V0U1BA-Q
双向ESD 5V截止 峰值浪涌电流：2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器支持2.5A电流及5V电压操作，具有2.5pF的典型结电容，适用于单通道双向保护应用。它能有效保护敏感电子设备免受静电放电和瞬态电压尖峰的影响，在消费电子产品的接口保护中表现优异，例如在保护USB或数据通信端口方面。
- 商品型号
- HPESD5V0U1BA-Q
- 商品编号
- C25503782
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | 2A | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
HPESD5V0U1BA-Q 可保护敏感的半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为 SOD-323。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 峰值功率高达 30 W（8×20μs 脉冲条件下）
- 低泄漏电流
- 响应时间典型值 < 1 ns
- IEC61000-4-2 等级 4 ESD 保护
- IEC61000-4-4 等级 4 EFT 保护
