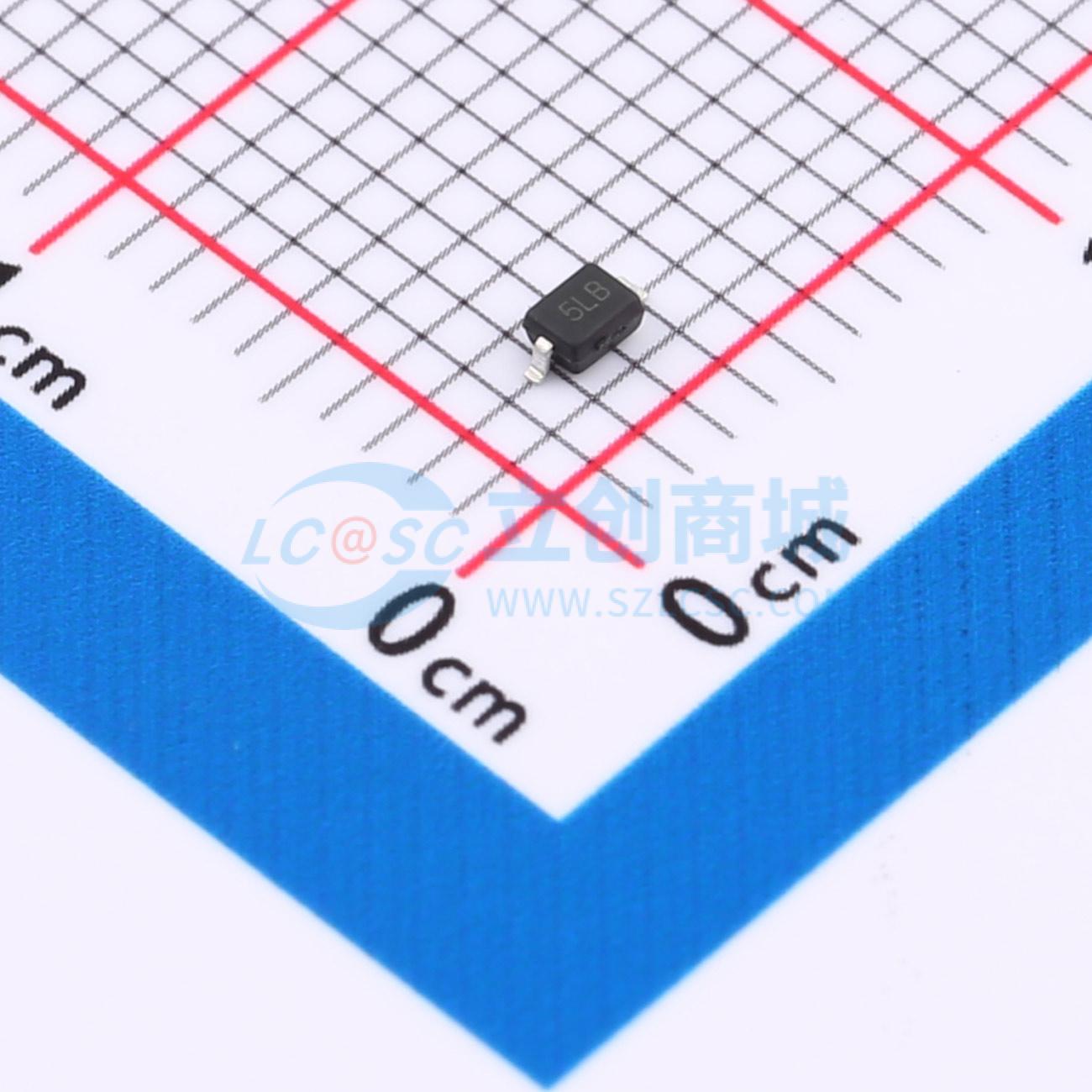

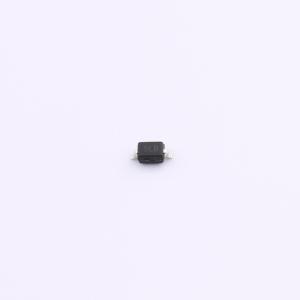

温馨提醒：图片仅供参考，商品以实物为准
HCDSOD323-T05C
双向ESD 5V截止 峰值浪涌电流：2A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精心打造的Bi双向保护器，专为单通道电路保护定制。它能在5V工作电压下稳定运行（VRWM），应对高达2.5A的瞬时电流冲击（IPP），且拥有超低2.5pF电容（CJ typ），确保信号清晰无损。这款组件完美融合了高效防护与信号完整性，是精密电路应用的理想选择。
- 商品型号
- HCDSOD323-T05C
- 商品编号
- C25503784
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
HCDSOD323-T05C器件可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电风险的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。采用SOD-323封装。
商品特性
- 小型封装外形尺寸
- 低封装高度
- 峰值功率高达30W（8×20μs脉冲条件下）
- 低泄漏电流
- 响应时间典型值小于1ns
- IEC61000-4-2标准4级ESD保护
- IEC61000-4-4标准4级EFT保护
