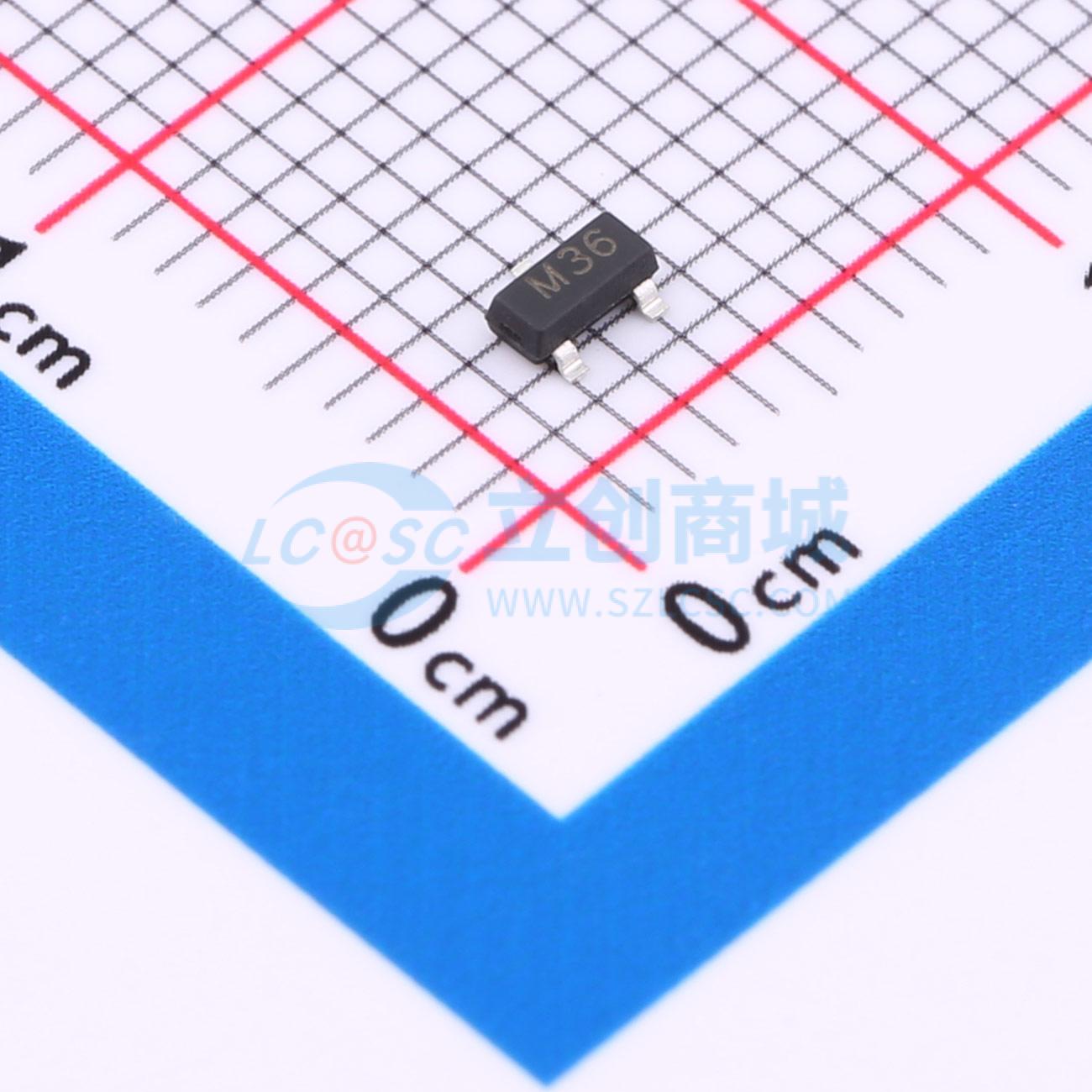

温馨提醒：图片仅供参考，商品以实物为准
HGSOT36C-HE3-18
单向ESD 36V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Uni单向双通道保护器，具备36V最大工作电压，每通道可处理3A瞬态电流冲击，为多线路系统增设坚固防线。50皮法的低电容特性，确保了信号的高速无损传输，是精密电路及高灵敏度应用中保护元件的优选。
- 商品型号
- HGSOT36C-HE3-18
- 商品编号
- C25503251
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 65V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 450W | |
| 击穿电压(VBR) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
该器件可保护敏感的半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护两条单向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (静电放电) ±30kV (接触放电) / ±30kV (空气放电) 和 IEC 61000-4-4 (电快速瞬变脉冲群) 40A (5/50 ns) 标准
- 峰值功耗：450W (8/20μs)
- 工作电压：36V
- 可保护一条或两条单向线路
- 低钳位电压
- 低漏电流
