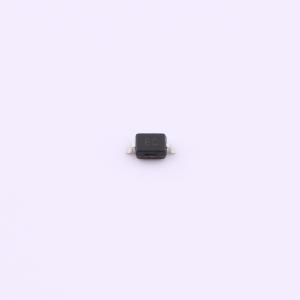

HSD15C.TCT
双向ESD 15V截止 峰值浪涌电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向单通道保护器件，专为高可靠性电路设计，具备15V的额定电压VRWM，能有效应对高达8A的峰值脉冲电流IPP，确保系统在严苛条件下的安全运作。其典型电容值仅为35皮法，有助于减少信号衰减，适用于对信号完整性有严格要求的应用场景。
- 商品型号
- HSD15C.TCT
- 商品编号
- C25503293
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 33V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 17V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
HSD15C.TCT 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为 SOD-323。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 在 8×20 μs 脉冲下，峰值功率高达 200 W
- 低泄漏电流
- 响应时间典型值小于 1 ns
- 符合人体模型 Class 3 等级的静电放电防护能力（大于 16 kV）
- 符合 IEC61000-4-2 标准 Level 4 等级的静电放电防护
- 符合 IEC61000-4-4 标准 Level 4 等级的电气快速瞬变脉冲群防护
