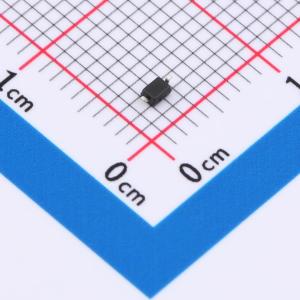

温馨提醒：图片仅供参考，商品以实物为准
HAQ12C-01FTG
双向ESD 12V截止 峰值浪涌电流：12A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向单通道保护器，电压耐受上限为12V，能承受高达12A的瞬时冲击电流，拥有50pF的电容值，适用于需要较高电容容忍度的应用场景，为电路安全稳定运行提供坚实保障。
- 商品型号
- HAQ12C-01FTG
- 商品编号
- C25503312
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 37V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
HAQ12C-01FTG可保护敏感半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为可能遭受ESD的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-323。
商品特性
- 小尺寸外形
- 低本体高度
- 在8×20μs脉冲下峰值功率可达350W
- 低泄漏电流
- 典型响应时间小于1ns
- 符合IEC61000-4-2第4级ESD防护标准
- 符合IEC61000-4-4第4级EFT防护标准
