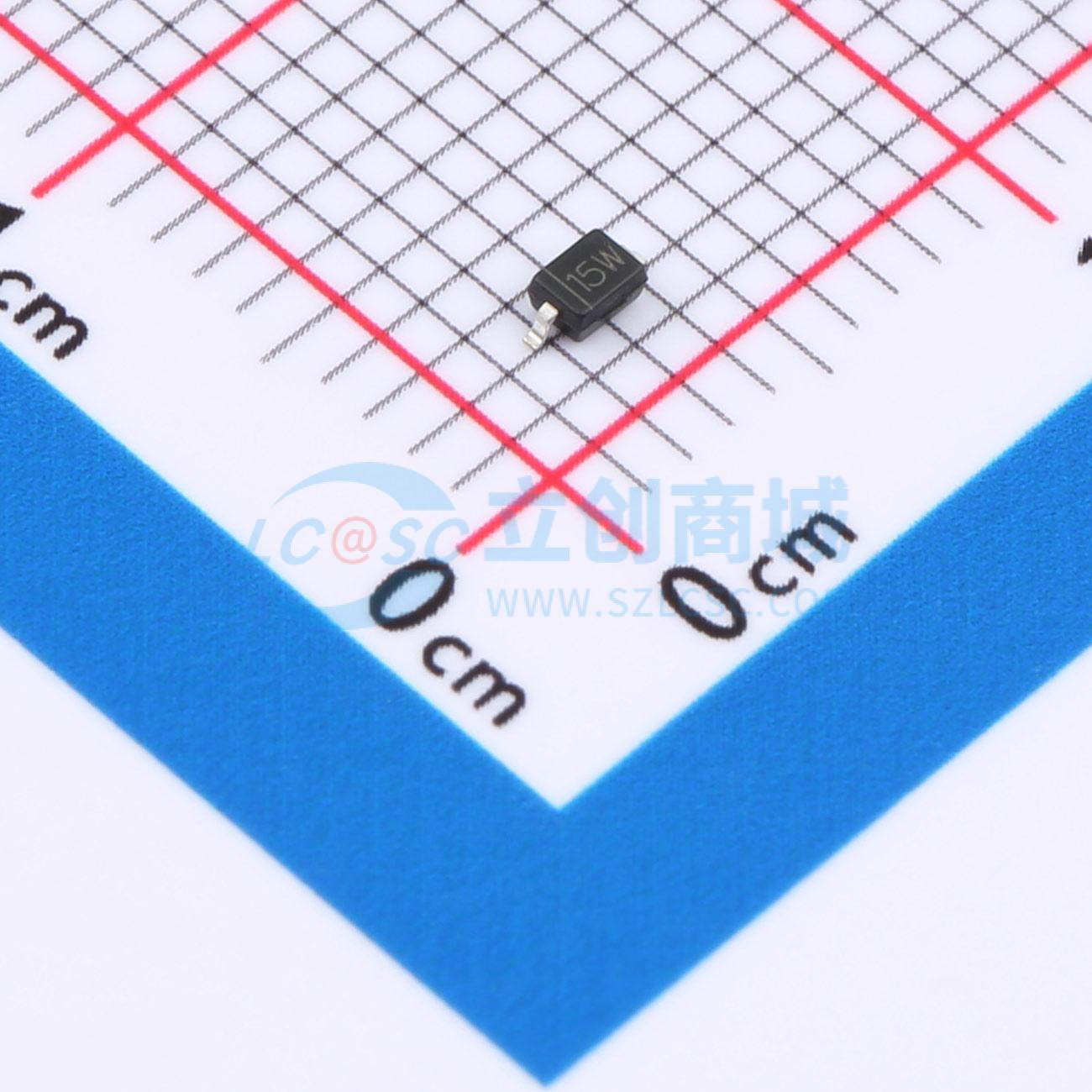

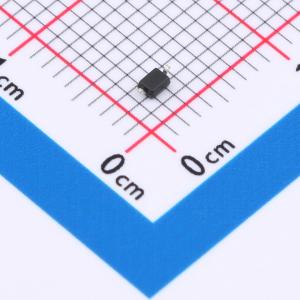

温馨提醒：图片仅供参考，商品以实物为准
HSEN1511D3
单向ESD 15V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Uni单向保护器精巧设计，仅服务于单一通道，其工作电压达到15V，能承载9A瞬时冲击电流，展现出卓越的保护性能。内置80皮法电容确保信号传递无损，为电子设备提供稳定而高效的电压过载防御解决方案。
- 商品型号
- HSEN1511D3
- 商品编号
- C25503820
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
HSEN1511D3可保护敏感的半导体元件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露在静电放电环境下的设计提供一流的保护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装形式为SOD-323。
商品特性
- 单条线路的单向静电放电保护
- 反向关断电压：最大值15.0V
- 低泄漏电流：μA级别
- 响应时间通常小于1微秒
- 低钳位电压：在IPP = 9A时，Vc = 50V
- 静电放电保护：30kV（空气放电）/ 30kV（接触放电）（符合IEC61000-4-2标准）
- 符合RoHS标准
