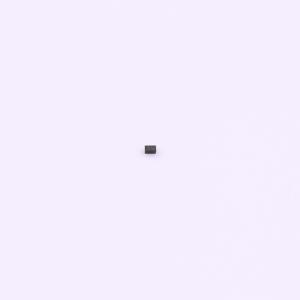

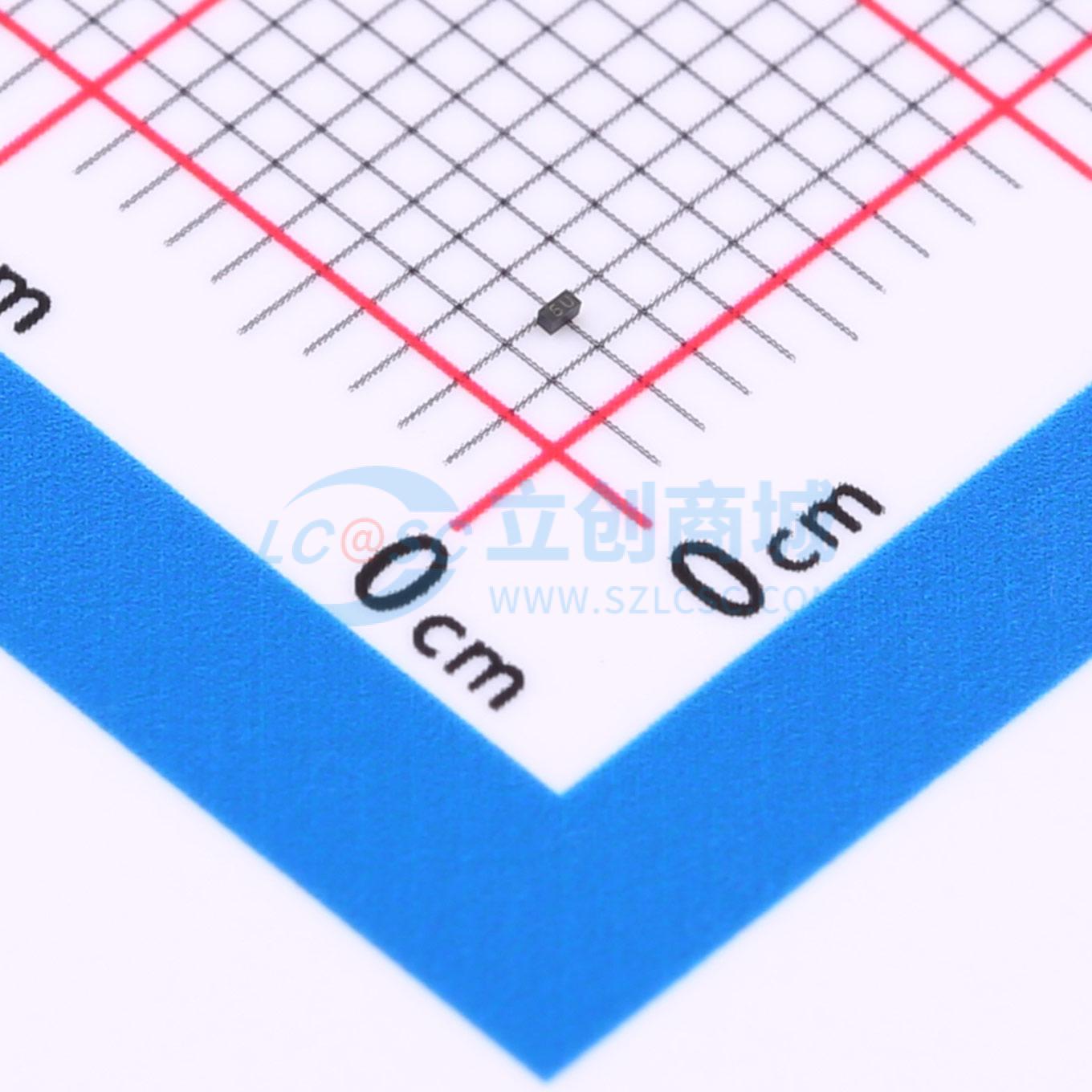

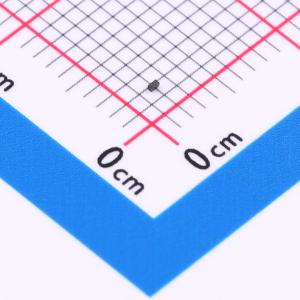

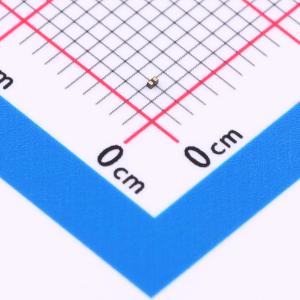

温馨提醒：图片仅供参考，商品以实物为准
HSTN061050BL15
双向ESD 5V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向单通道保护器件，电压额定值VRWM为5V，能承受3A峰值脉冲电流IPP，为电路防护提供强劲支持。其超低的典型电容CJ仅为0.25pF，极大地减少了信号衰减，确保高速信号传输的高效与纯净，是高端电子和通信设备中保护元件的理想解决方案。
- 商品型号
- HSTN061050BL15
- 商品编号
- C25503838
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.0057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 75W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在无法使用阵列的应用中保护一条双向线路。
商品特性
- 小型封装尺寸：0.61 mm × 0.31 mm
- 低封装高度：0.28 mm
- 低泄漏电流
- 典型响应时间 < 1 ns
- 符合人体模型等级3的静电放电等级
- IEC61000-4-2 等级4静电放电防护
- 无铅器件
- 声明产品材料符合RoHS要求且无卤素。
