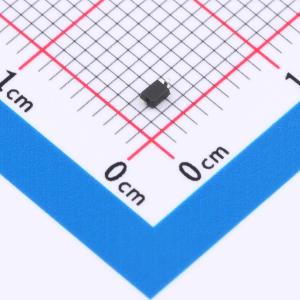

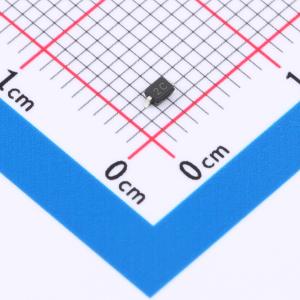

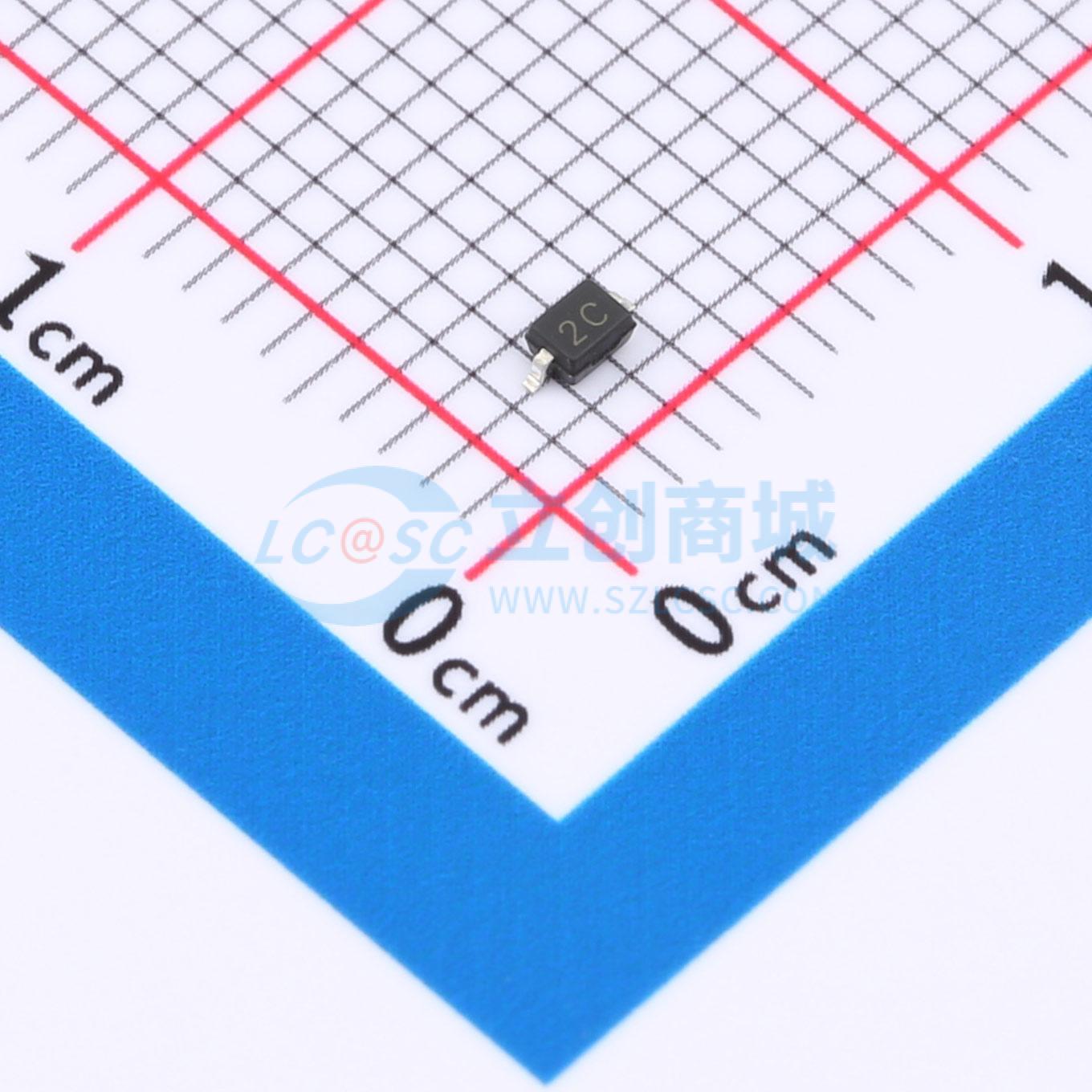

温馨提醒：图片仅供参考，商品以实物为准
HASD08C
双向ESD 8V截止 峰值浪涌电流：15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此Bi向单通道保护器，VRWM为8V，能承受15A峰值脉冲电流，确保电路在高电压波动时安全无虞。其特点在于110pF的典型电容值，适合于对信号速度要求不高但需增强抗干扰能力的场合，为设备提供稳固的保护屏障，提升系统整体的稳健性。
- 商品型号
- HASD08C
- 商品编号
- C25503835
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 110pF |
商品概述
HASD08C器件用于保护敏感的半导体组件，使其免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露在静电放电环境下的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为SOD-323。
商品特性
- 小型封装外形尺寸
- 低封装高度
- 在8×20μs脉冲条件下，峰值功率可达350W
- 低泄漏电流
- 响应时间典型值小于1ns
- 符合IEC61000-4-2标准第4级静电放电保护
- 符合IEC61000-4-4标准第4级电快速瞬变脉冲群保护
