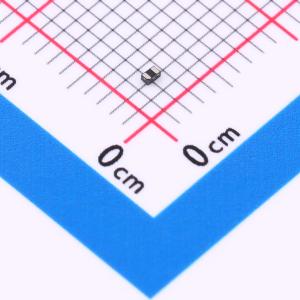

温馨提醒：图片仅供参考，商品以实物为准
HCESD1006NC24VU
单向ESD 24V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向单通道保护器件，专为24V系统设计，能承受4A峰值脉冲电流冲击，保障电路稳定运行。其40pF的典型电容值，在确保有效瞬态电压抑制的同时，适合于信号完整性要求相对宽松的应用，为设备增添了一层坚固的电气防护，是优化电路保护方案的优选组件。
- 商品型号
- HCESD1006NC24VU
- 商品编号
- C25503829
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 26.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
HCESD1006NC24VU可保护敏感的半导体元件，使其免受静电放电（ESD）和其他电压引起的瞬态事件的损坏或干扰。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它使设计人员能够灵活地在不适合使用阵列的应用中保护一条单向线路。封装形式为DFN1006 - 2L。
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）：±12kV（接触），±15kV（空气）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：200W（8/20us）
- 工作电压：24V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条数据、控制线
- 低电容：150pF（典型值）
- 低钳位电压
- 低泄漏电流
