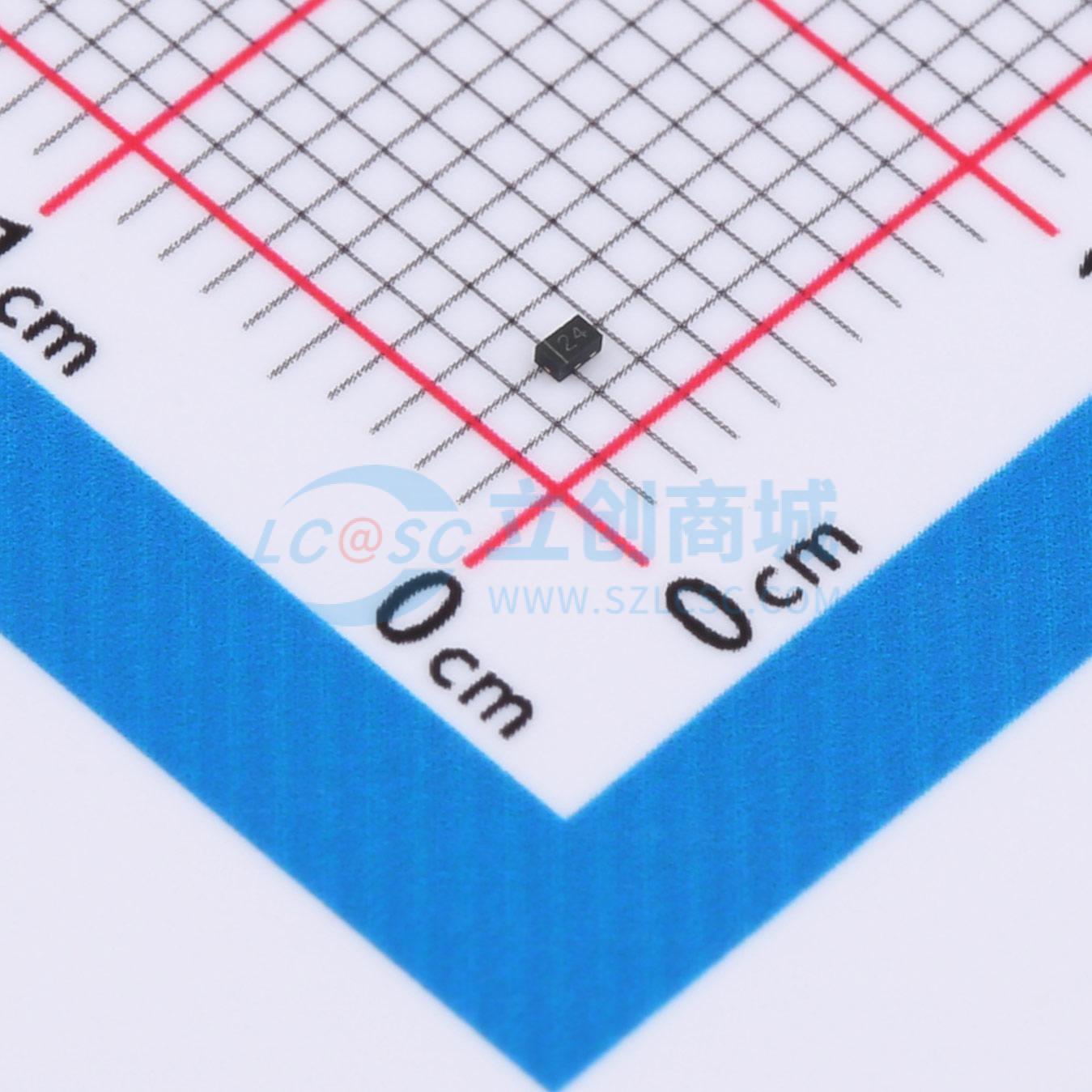

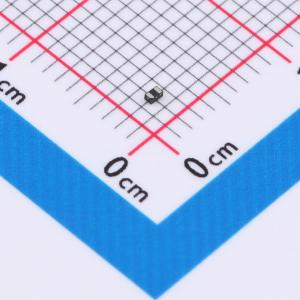

温馨提醒：图片仅供参考，商品以实物为准
HAZ4024-01F
单向ESD 24V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向单通道保护器件，拥有24V的电压耐压能力（VRWM），能承受4A的峰值脉冲电流（IPP），为电路提供了针对性的高效保护。其典型电容值为40pF，在确保强效瞬态抑制的同时，适用于对信号传输速率要求不严格的场景，是平衡保护与成本效益的理想选择。
- 商品型号
- HAZ4024-01F
- 商品编号
- C25503828
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 26.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
HAZ4024 - 01F可保护敏感的半导体元件，使其免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它使设计人员能够在不适合使用阵列的应用中灵活地保护一条单向线路。封装形式为DFN1006 - 2L。
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）：±12kV（接触），±15kV（空气）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：200W（8/20μs）
- 工作电压：24V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条数据、控制线
- 低电容：150pF（典型值）
- 低钳位电压
- 低泄漏电流
