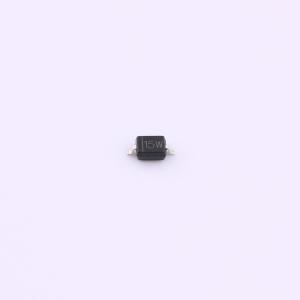

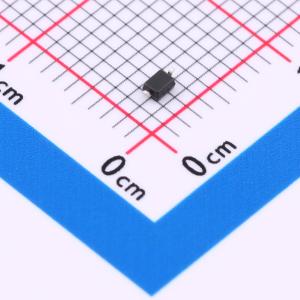

温馨提醒：图片仅供参考，商品以实物为准
HPJSD15W_R1
单向ESD 15V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向单通道保护元件，针对15V电压环境优化，能够处理9A峰值电流，拥有80pF的电容容量，特别适合于对电容负载不敏感的应用，确保了电路在高压瞬变下的安全防护。
- 商品型号
- HPJSD15W_R1
- 商品编号
- C25503818
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了卓越的保护。它为设计者提供了在阵列不实用的应用中保护一条单向线路的灵活性。
商品特性
- 单向静电放电保护，适用于一条线路
- 反向截止电压：最大15.0V
- 低泄漏电流：微安级
- 响应时间通常小于1 us
- 低钳位电压：在IPP = 9A时，VC = 50V
- 静电放电保护：30kV（空气放电）/ 30kV（接触放电）（符合IEC61000-4-2标准）
- 符合RoHS标准
