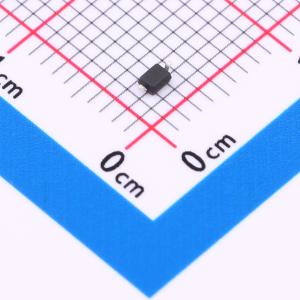

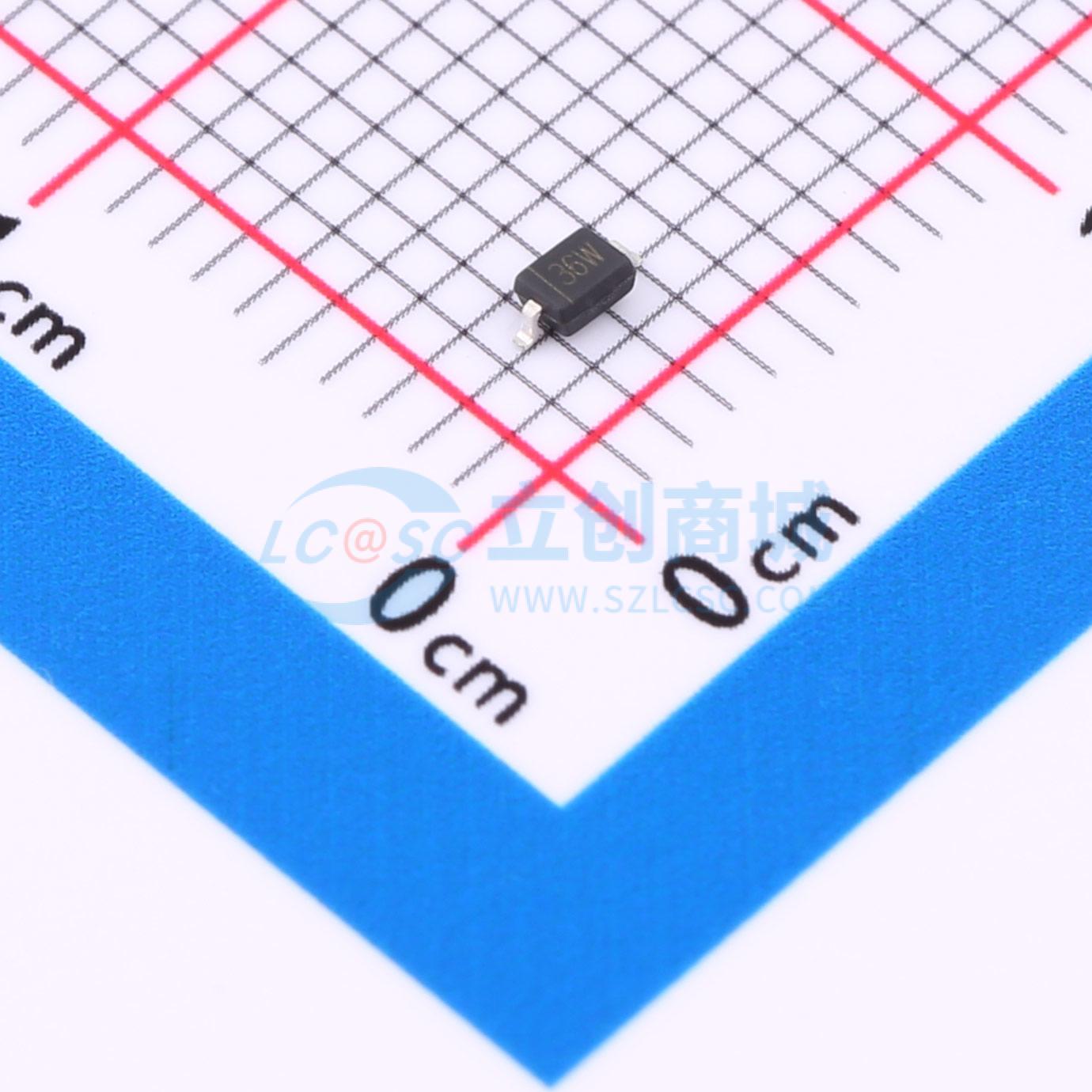

温馨提醒：图片仅供参考，商品以实物为准
HSEN3611D3
单向ESD 36V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此Uni单向保护器件专为单一通道设计，能在36伏的工作电压下稳定运行，具备承受4安培峰值瞬时电流的能力，且拥有50皮法的低典型电容值，确保高效防护的同时，不影响信号的高速传输，是精密电路应用中的理想过电压保护解决方案。
- 商品型号
- HSEN3611D3
- 商品编号
- C25503324
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
HSEN3611D3用于保护敏感的半导体组件，使其免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露在静电放电环境下的设计提供了的保护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装形式为SOD-323。
商品特性
- 单条线路的单向静电放电保护
- 反向关断电压：最大值36.0V
- 低泄漏电流：微安级别
- 响应时间通常小于1 us
- 低钳位电压：Vc = 70V @ Ipp = 4A
- 静电放电保护等级：30kV（空气放电）/ 30kV（接触放电）（符合IEC61000-4-2标准）
- 符合RoHS指令
