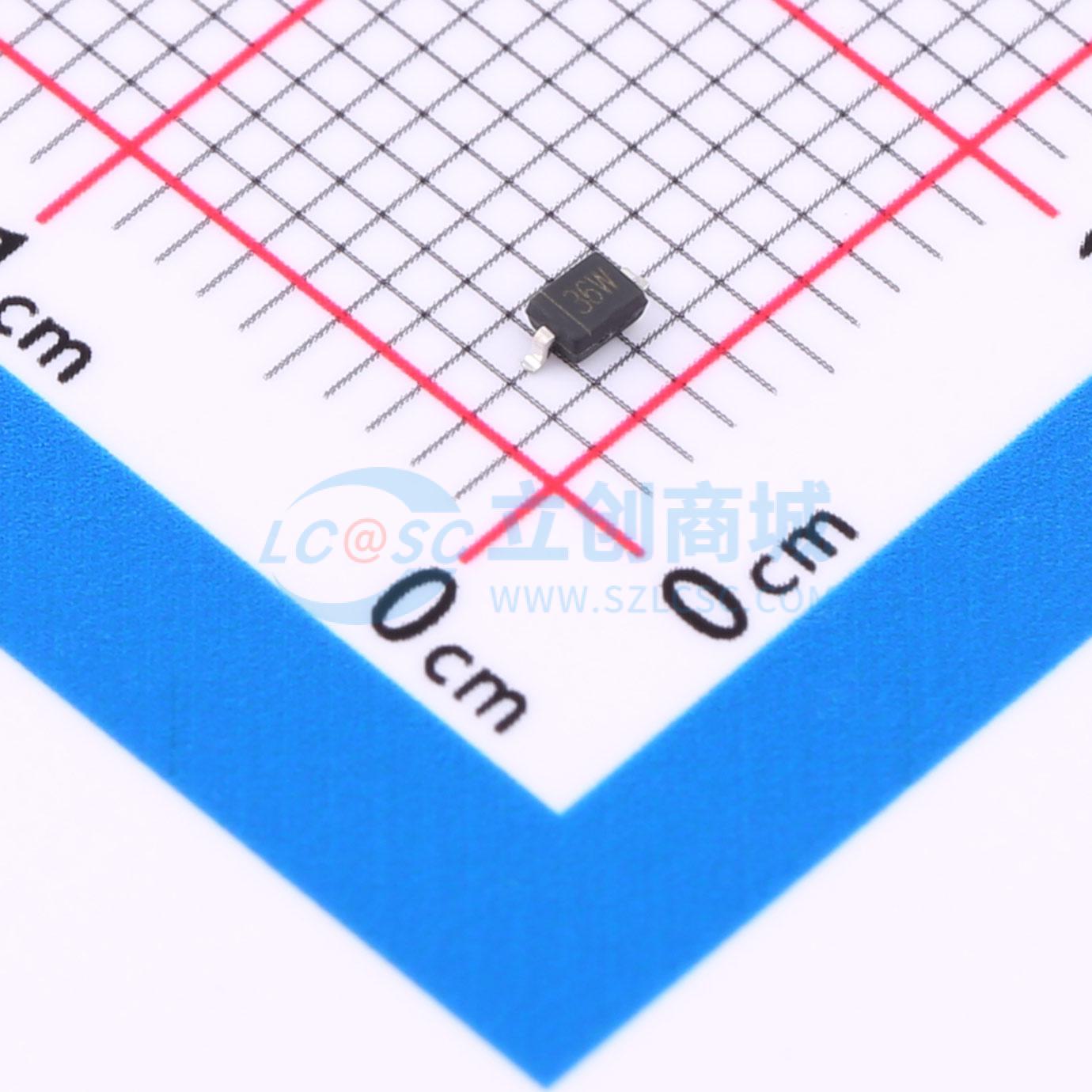

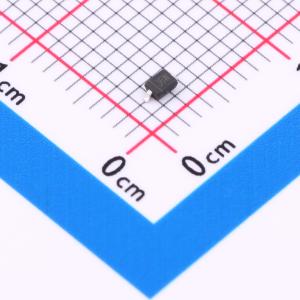

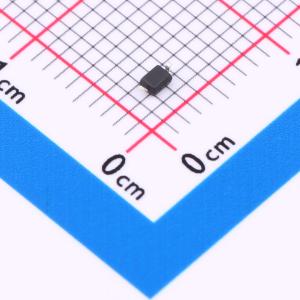

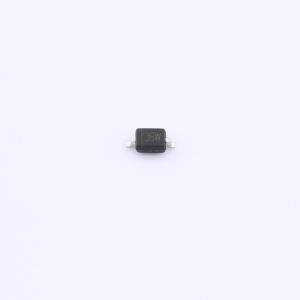

温馨提醒：图片仅供参考，商品以实物为准
HSDD32A36L01
单向ESD 36V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器为单通道配置，耐压36V，能有效拦截高达4A的瞬时电流冲击，其50pF的低电容设计保持了信号传递的高速与清晰，是保护精密电路免遭过电压侵害的优选器件。
- 商品型号
- HSDD32A36L01
- 商品编号
- C25503325
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
HSDD32A36L01用于保护敏感半导体组件，防止其因静电放电和其他电压引起的瞬态事件而损坏或失效。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装为SOD-323。
商品特性
- 单向ESD保护，适用于单条线路
- 反向截止电压：最大36.0V
- 低泄漏电流：μA级别
- 响应时间典型值 < 1 us
- 低钳位电压：Vc = 70V @ IPP = 4A
- ESD保护等级：30kV（空气放电）/ 30kV（接触放电）（依据IEC61000-4-2标准）
- 符合RoHS规范
