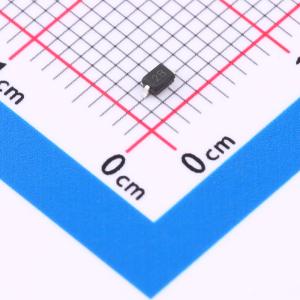

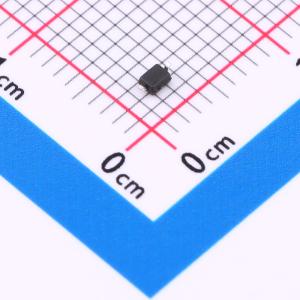

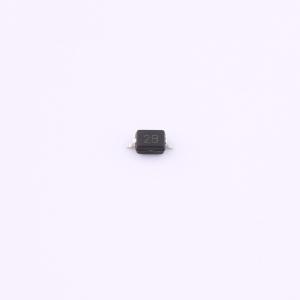

温馨提醒：图片仅供参考，商品以实物为准
HPSD05C-LF-T7
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此Bi向单通道保护器，适配5V电压系统，具备单次承受20A脉冲电流的强效防护，有效抵御电压尖峰侵扰。其120pF的结电容虽限制了高速信号应用，却能完美融入对信号速率要求不高场景，实现经济实惠且稳定的电路保护，为多样电子装置提供可靠安防策略。
- 商品型号
- HPSD05C-LF-T7
- 商品编号
- C25503808
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 120pF |
商品概述
HPSD05C-LF-T7 可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露在静电放电环境下的设计提供了业界领先的保护。它为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为 SOD-323。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 在 8×20 μs 脉冲条件下，峰值功率可达 350 W
- 低泄漏电流
- 响应时间典型值小于 1 ns
- 符合 IEC61000-4-2 第 4 级静电放电保护标准
- 符合 IEC61000-4-4 第 4 级电快速瞬变脉冲群保护标准
