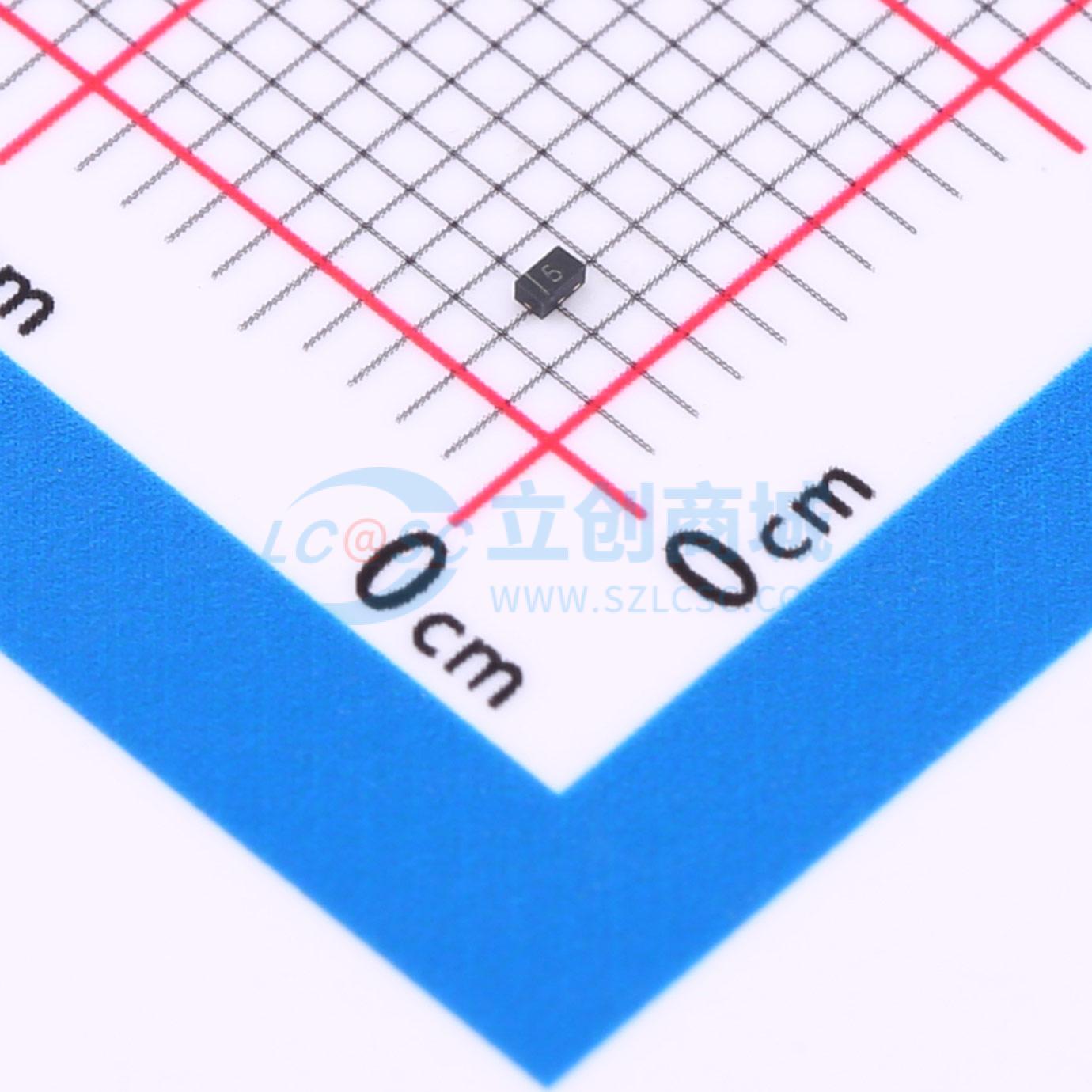

温馨提醒：图片仅供参考，商品以实物为准
HUCLAMP0501P.TCT
单向ESD 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器专为单通道电路定制，工作电压为5V，能承受15A的瞬时电流冲击，具有150pF的电容值，确保在保护电路免受电压尖峰影响的同时，也适用于对信号传输速度要求不严苛的场合，为电子设备提供可靠的过电压防护。
- 商品型号
- HUCLAMP0501P.TCT
- 商品编号
- C25503810
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.005933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
HUCLAMP0501P.TCT可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条单向线路。封装形式为DFN1006 - 2L。
商品特性
- 高速数据线瞬态保护
- IEC 61000 - 4 - 2（ESD）：±15kV（接触），±15kV（空气）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：300W（8/20μs）
- 工作电压：5V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条数据、控制线
- 低电容：150pF（典型值）
- 低钳位电压
- 低泄漏电流
