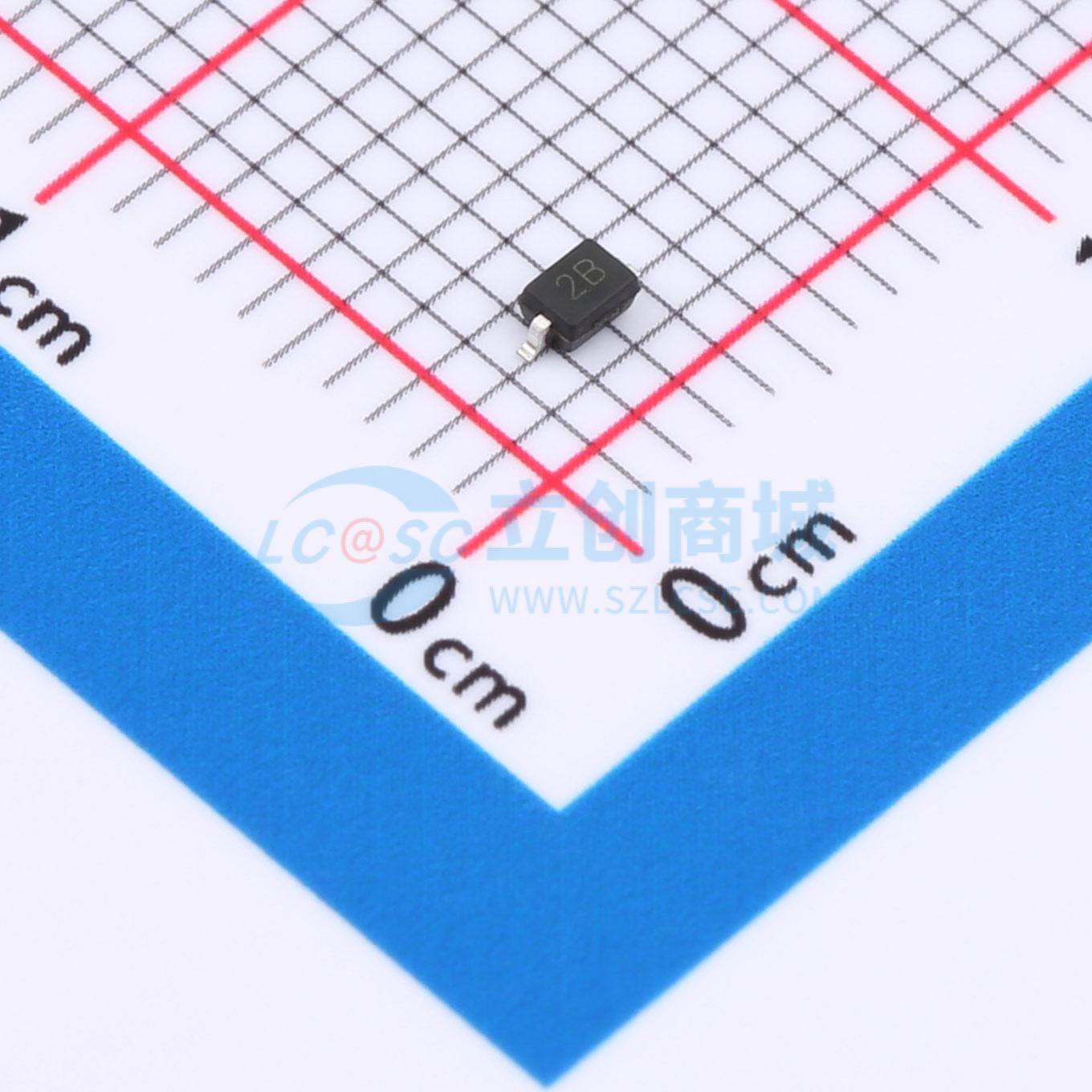

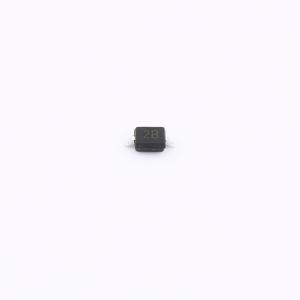

温馨提醒：图片仅供参考，商品以实物为准
HPJSD05CW_R1
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该Bi双向单通道保护器件，设计用于5V工作电压环境，提供精确的电路防护。20A的峰值脉冲电流处理能力(IPP)，确保了对抗瞬态电压事件的高效性。尽管结电容120pF可能更适合于非高速信号线路，但它依然是众多电子设备中平衡保护效能与成本的优选方案，为电路稳定运行筑起一道坚固防线。
- 商品型号
- HPJSD05CW_R1
- 商品编号
- C25503327
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.017224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 120pF |
商品概述
HPJSD05CW_R1 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电风险的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为 SOD-323。
商品特性
- 小尺寸外形
- 低本体高度
- 在 8×20μs 脉冲下峰值功率可达 350W
- 低泄漏电流
- 响应时间典型值小于 1 ns
- 符合 IEC61000-4-2 第 4 级静电放电防护标准
- 符合 IEC61000-4-4 第 4 级电快速瞬变脉冲群防护标准
