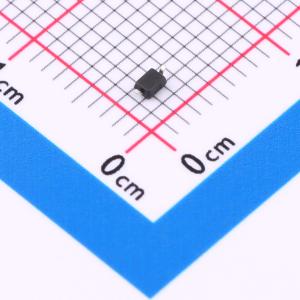

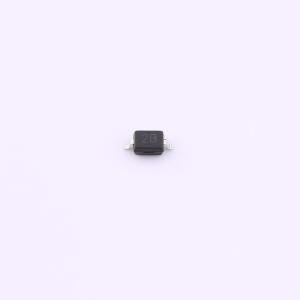

温馨提醒：图片仅供参考，商品以实物为准
HDSD05C
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向单通道保护元件，额定电压VRWM为5V，专为低压系统定制。凭借20A的峰值脉冲电流IPP处理能力，能强有力地抵御瞬时电压尖峰，守护电路安全。尽管其结电容CJ典型值为120pF，可能对高速信号有轻微影响，但适用于对速度敏感度较低的领域，确保了广泛电子应用中的基本保护需求与成本效益。
- 商品型号
- HDSD05C
- 商品编号
- C25503805
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 120pF |
商品概述
HDSD05C 可保护敏感半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏、低电容和快速响应时间，为暴露于 ESD 环境的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为 SOD-323。
商品特性
- 小巧的封装外形尺寸
- 低封装高度
- 在 8×20μs 脉冲下峰值功率可达 350W
- 低泄漏电流
- 响应时间典型值小于 1ns
- IEC61000-4-2 第 4 级 ESD 防护
- IEC61000-4-4 第 4 级 EFT 防护
