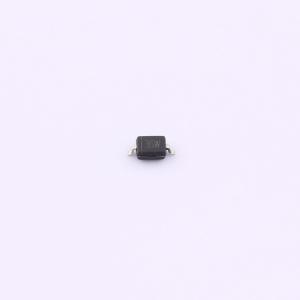

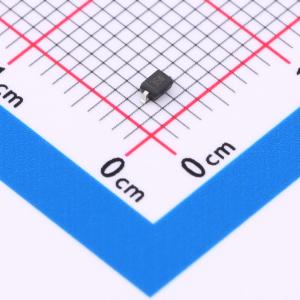

温馨提醒：图片仅供参考，商品以实物为准
HSD36-01FTG
单向ESD 36V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是一款Uni单向保护器件，适用于单一通道保护，可在36V稳态电压下工作，具备承受4A峰值瞬时电流的能力，且电容仅为50pF，确保了在保护电路的同时，不会对高频信号造成显著衰减，是精密电子设备中防止过电压损害的理想组件。
- 商品型号
- HSD36-01FTG
- 商品编号
- C25503322
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露在静电放电环境下的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。SOD-323封装。
商品特性
- 单向静电放电保护，单线路
- 反向截止电压：最大值36.0V
- 低泄漏电流：微安级别
- 响应时间通常小于1微秒
- 低钳位电压：在 I_PP = 4A 时，V_C = 70V
- 静电放电防护：30kV（空气放电）/ 30kV（接触放电）（IEC61000-4-2标准）
- 符合RoHS标准
