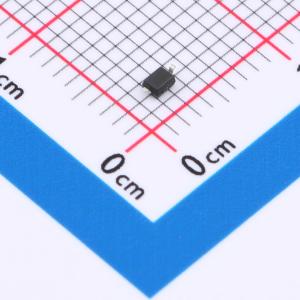

温馨提醒：图片仅供参考，商品以实物为准
HCDSOD323-T36S
单向ESD 36V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此静电和浪涌保护器支持最大4A电流与36V工作电压，适配于单向保护应用。其结电容典型值为50pF，有助于保持高频信号的完整性。作为一款单通道保护元件，它能够有效地为通信端口和电子设备接口提供防护，抵御瞬态电压的冲击。
- 商品型号
- HCDSOD323-T36S
- 商品编号
- C25503321
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
HCDSOD323-T36S器件可保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了业界领先的保护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条单向线路。SOD-323封装。
商品特性
- 单向ESD保护一条线路
- 反向关断电压：最大36.0V
- 低泄漏电流：微安级别
- 响应时间典型值 <1 us
- 低钳位电压：Vc = 70V @ IPP = 4A
- ESD保护：30kV（空气放电）/ 30kV（接触放电） (IEC61000-4-2)
- 符合RoHS标准
