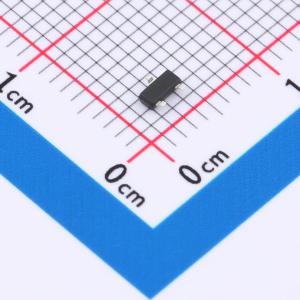

温馨提醒：图片仅供参考，商品以实物为准
HGL05T-G3-08
单向TVS 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该Uni单向保护元件，专为5V电压平台打造，单一通道设计。凭借15A的IPP耐受量，能有效拦截过电压事件，保障电路安全。其1.5pF的低结电容特性，确保了在高速信号线路中的极小信号衰减，是高速数据接口和精密电路应用中保护性能与信号完整性的理想平衡之选。
- 商品型号
- HGL05T-G3-08
- 商品编号
- C25503298
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.022333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.5pF |
商品概述
HGL05T-G3-08 是一款专为保护高速数据接口而设计的超低电容 TVS 阵列。其设计旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力影响。
商品特性
- 为高速数据线路提供瞬态保护
- 符合 IEC 61000-4-2 标准：接触放电 ±10kV，空气放电 ±15kV
- 符合 IEC 61000-4-4 标准：40A
- 峰值功耗：300W
- 工作电压：5V
- 保护单向线路
- 低钳位电压
- 低漏电流
- SOT-23 封装
