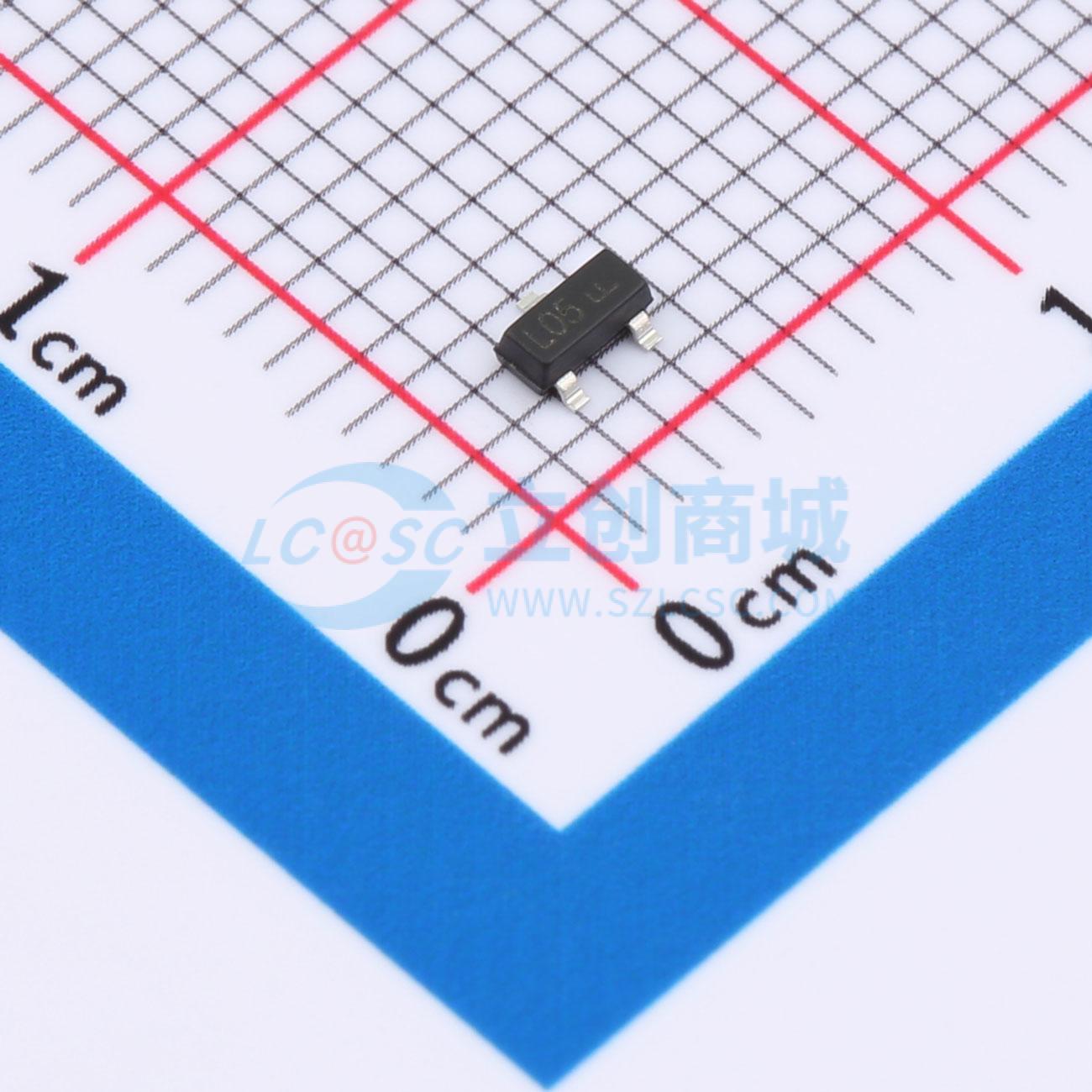

温馨提醒：图片仅供参考，商品以实物为准
HGL05T-HG3-18
单向TVS 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Uni单向保护器件，为5V电压应用场景定制，专注单通道保护。凭借15A峰值脉冲电流承受力，能有效抵御电压瞬变，确保电路安全运行。其1.5pF低结电容特性，最大限度减少信号延迟，非常适合高速信号传输线路，是追求高效数据交换与电路保护并重的理想组件。
- 商品型号
- HGL05T-HG3-18
- 商品编号
- C25503304
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.022333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.5pF |
商品概述
HGL05T-HG3-18 是一款超低电容 TVS（瞬态电压抑制器）阵列，专为保护高速数据接口而设计。其设计旨在保护连接至数据和传输线路的敏感电子元件免受静电放电引起的过应力影响。
商品特性
- 为高速数据线路提供瞬态保护
- IEC 61000-4-2（静电放电） ±10kV（接触放电） ±15kV（空气放电）
- IEC 61000-4-4（电快速瞬变脉冲群） 40A（5/50 ns）
- 峰值功耗：300W（8/20us）
- 工作电压：5V
- 保护一条单向线路
- 低钳位电压
- 低漏电流
- SOT-23封装
