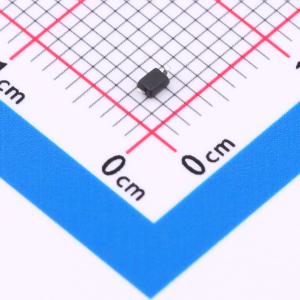

温馨提醒：图片仅供参考，商品以实物为准
HPESD24VL1BA,115
双向ESD 24V截止 峰值浪涌电流：9.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向单通道组件，以其24V工作电压，9.5A峰值电流处理能力和10pF的超低电容，为电路系统提供了既强大又灵敏的保护，确保信号清晰无损，是高性能电子设备的优选守护神。
- 商品型号
- HPESD24VL1BA,115
- 商品编号
- C25503311
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 9.5A | |
| 峰值脉冲功率(Ppp) | 430W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
HPESD24VL1BA，115 可保护敏感半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类产品中保护。它为设计人员提供了在阵列不实用的应用中保护一条双向线路的灵活性。封装为 SOD-323。
商品特性
- 小尺寸外形
- 低高度
- 峰值功率高达 360 瓦（8×20μs 脉冲条件下）
- 低漏电流
- 响应时间典型值小于 1 ns
- IEC61000-4-2 第 4 级静电放电保护
- IEC61000-4-4 第 4 级电快速瞬变脉冲群保护
