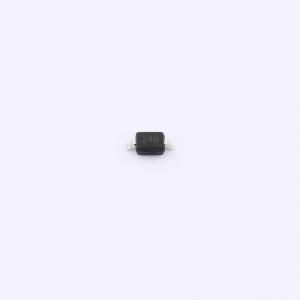

HPESD24VL1BAZ
双向ESD 24V截止 峰值浪涌电流：9.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此Bi双向单通道保护器件，设计精巧，可在24V电压下稳定工作，具备承受9.5A瞬时大电流的能力，且电容仅为10pF，确保高速数据传递无延迟，为精密电路提供强大而精细的保护屏障。
- 商品型号
- HPESD24VL1BAZ
- 商品编号
- C25503309
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 9.5A | |
| 峰值脉冲功率(Ppp) | 360W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 20.5V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HPESD24VL1BAZ 可保护敏感半导体元件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的箝位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。它为设计师在阵列不实用的应用中保护一条双向线路提供了灵活性。采用 SOD-323 封装。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 在 8×20 微秒脉冲条件下，峰值功率可达 360 W
- 低泄漏电流
- 响应时间典型值 < 1 ns
- 符合 IEC61000-4-2 第 4 级静电放电防护标准
- 符合 IEC61000-4-4 第 4 级电快速瞬变脉冲群防护标准
