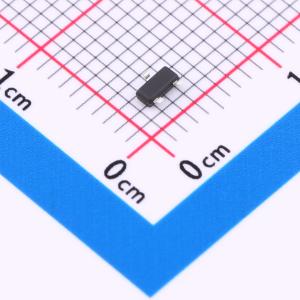

温馨提醒：图片仅供参考，商品以实物为准
HGSOT36C-HG3-08
单向ESD 36V截止 峰值浪涌电流：3A
- 描述
- 该Uni单向双通道保护器件，电压耐压36V，每通道可抵御3A瞬时电流，为您的双线路系统提供坚实保障。加之50皮法的低电容值设计，有效减少信号干扰，是高速数据传输和精密电路应用中保护元件的理想之选。
- 商品型号
- HGSOT36C-HG3-08
- 商品编号
- C25503252
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 65V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 450W | |
| 击穿电压(VBR) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
HGSOT36C-HG3-08器件可保护敏感的半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD环境的设计提供了的保护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护两条单向线路。采用SOT-23封装。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及IEC 61000-4-4 (EFT) 40A (5/50 ns脉冲) 标准
- 峰值功耗：450W (8/20μs脉冲)
- 工作电压：36V
- 可保护一条或两条单向线路
- 低钳位电压
- 低泄漏电流
