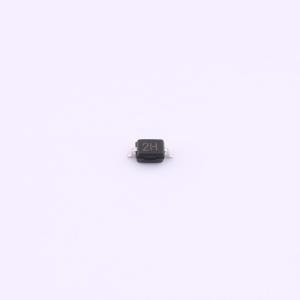

温馨提醒：图片仅供参考，商品以实物为准
HCDSOD323-T24SC
双向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Bi双向保护元件专为单通道设计，工作电压可达24V，能承受6A瞬时浪涌电流，为电路提供全面的过压防护。其紧凑的30皮法典型电容值，确保了高速信号传输中的低 insertion loss，适用于各类对电容敏感及需高频信号保护的设备。
- 商品型号
- HCDSOD323-T24SC
- 商品编号
- C25503268
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 63V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
HCDSOD323-T24SC 可保护敏感半导体组件免受静电放电及其他电压瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了业界领先的保护性能。该器件为设计师在阵列方案不切实际的应用中保护单条双向线路提供了灵活性。封装形式为 SOD-323。
商品特性
- 小巧的外形尺寸
- 低封装高度
- 在 8×20μs 脉冲条件下，峰值功率可达 350 瓦
- 低泄漏电流
- 典型响应时间 < 1 ns
- 符合 IEC61000-4-2 第 4 级静电放电保护标准
- 符合 IEC61000-4-4 第 4 级电快速瞬变脉冲群保护标准
