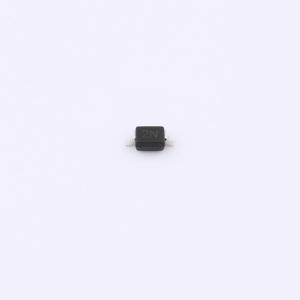

温馨提醒：图片仅供参考，商品以实物为准
HPJSD36CW-AU
双向ESD 36V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Bi双向保护器，精简为单通道构造，可在高达36V的工作电压下稳定运行，凭借4A的峰值脉冲电流处理能力，为电路提供全面的瞬态电压防御。加之仅25pF的低电容特性，确保了信号传输的高速与纯净，是保护高灵敏度电路及确保信号完整性不可或缺的元件。
- 商品型号
- HPJSD36CW-AU
- 商品编号
- C25503281
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.020333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 72V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
该器件可保护敏感半导体元件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。它使设计人员能够在阵列不实用的应用中灵活地保护一条双向线路。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 在8×20微秒脉冲下，峰值功率可达350瓦
- 低泄漏电流
- 响应时间典型值小于1纳秒
- 符合IEC61000-4-2标准4级静电放电防护
- 符合IEC61000-4-4标准4级电快速瞬变脉冲群防护
