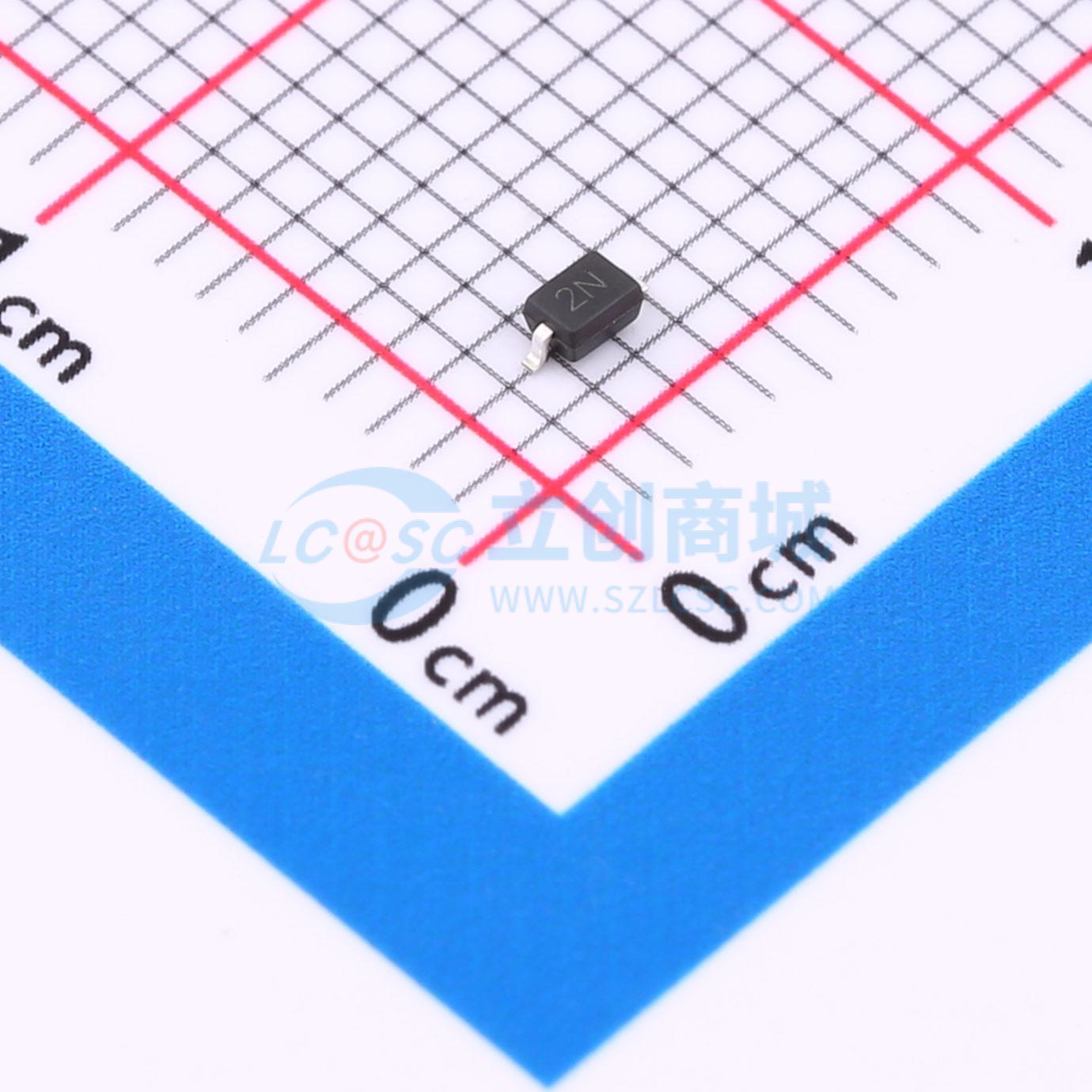

温馨提醒：图片仅供参考，商品以实物为准
HPJSD36CW_R1
双向ESD 36V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本产品为Bi双向保护器件，单通道设计，额定电压36V，能承受4A脉冲电流冲击，实现电路双向保护。25pF的低电容值，确保了信号的高效无损传输，特别适用于对信号质量有严格要求的场景，是保护精密电路和提升系统性能的得力助手。
- 商品型号
- HPJSD36CW_R1
- 商品编号
- C25503283
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.020333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 72V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
