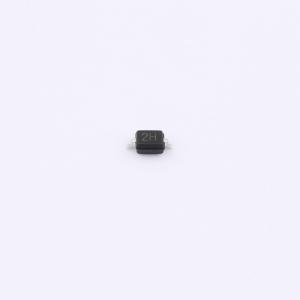

温馨提醒：图片仅供参考，商品以实物为准
HPJSD24CW_R1
双向ESD 24V截止 峰值浪涌电流：6A
- 描述
- 这款Bi双向保护器专为单路电路保护而生，耐压24V，可承受6A瞬时大电流冲击，有效阻挡过电压侵害。内置30pF低电容设计，确保高速信号无损通过，是保障精密电子设备信号完整性的理想选择。
- 商品型号
- HPJSD24CW_R1
- 商品编号
- C25503262
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 63V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品特性
- 小尺寸外形
- 低高度
- 峰值功率高达350W @ 8×20μs脉冲
- 低漏电流
- 响应时间典型值小于1ns
- IEC61000-4-2 4级ESD保护
- IEC61000-4-4 4级EFT保护
