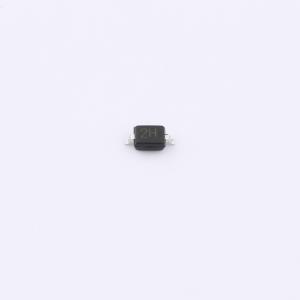

HSD24C-TP
双向ESD 24V截止 峰值浪涌电流：6A
- 描述
- 此Bi向单通道保护器，电压范围24V，能承受6A瞬时电流冲击，为电路安全加码。30皮法的低电容设计，减少信号干扰，确保高速传输下的信号质量，是精密电路保护的精选组件。
- 商品型号
- HSD24C-TP
- 商品编号
- C25503263
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 63V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
HSD24C-TP可保护敏感半导体组件免受静电放电和其他电压感应瞬态事件的损坏或干扰。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露于ESD的设计提供了业界领先的保护。它为设计人员提供了在阵列不实用的应用中保护一条双向线路的灵活性。SOD-323封装。
商品特性
- 小巧的封装外形尺寸
- 低封装高度
- 峰值功率高达350瓦（在8×20μs脉冲条件下）
- 低泄漏电流
- 响应时间典型值小于1纳秒
- IEC61000-4-2 4级ESD保护
- IEC61000-4-4 4级EFT保护
