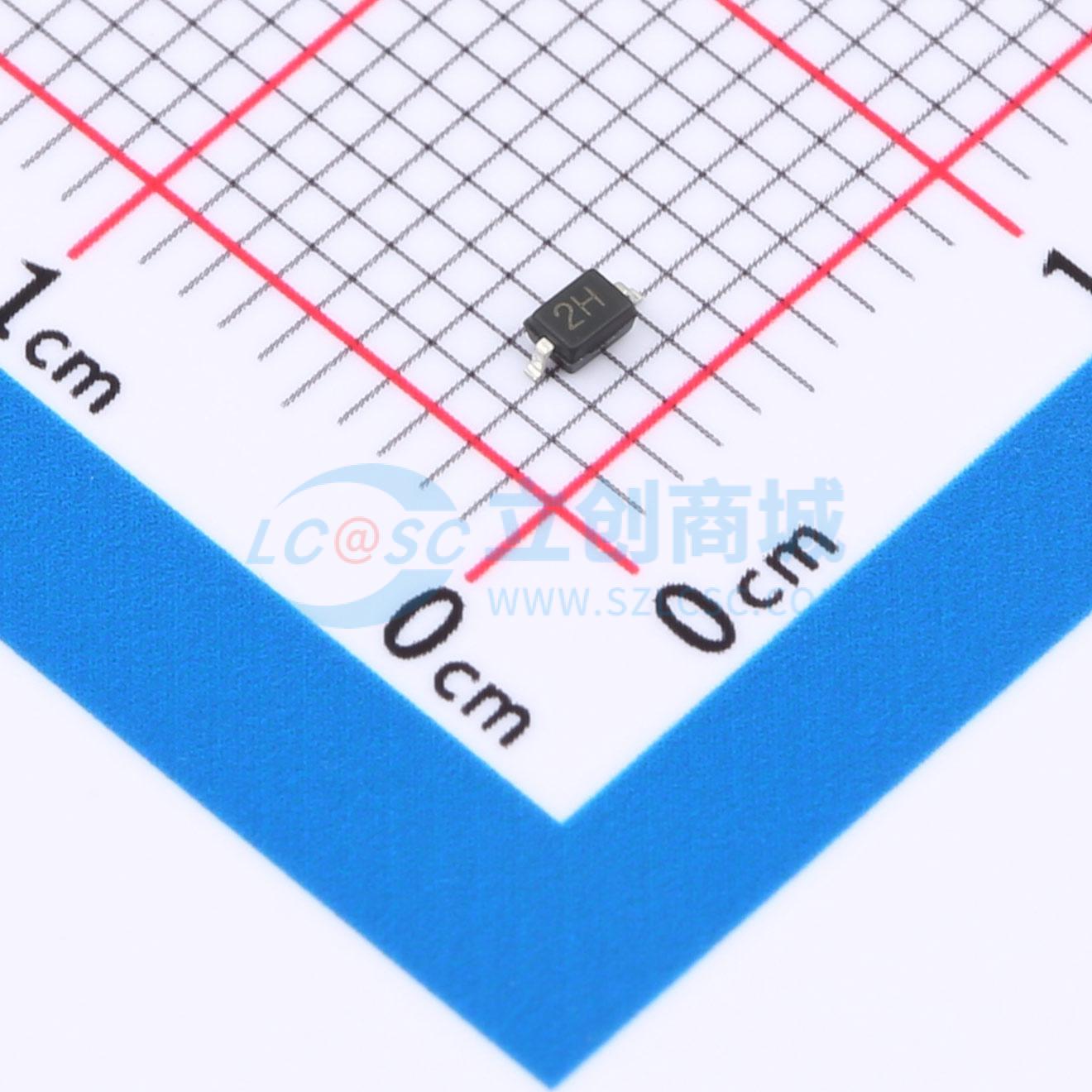

温馨提醒：图片仅供参考，商品以实物为准
HSTS321240B301
双向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Bi双向单通道保护器，耐压24V，具备6A瞬时电流吸收能力，为电路安全设立坚强防线。其30皮法的小型电容值，确保信号流畅无阻，是追求高速传输与信号完整性的电子设备保护优选。
- 商品型号
- HSTS321240B301
- 商品编号
- C25503264
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 63V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
HSTS321240B301可保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。SOD-323封装。
商品特性
- 小尺寸外形
- 低本体高度
- 在8×20μs脉冲下峰值功率可达350W
- 低泄漏电流
- 响应时间典型值小于1ns
- 符合IEC61000-4-2第4级ESD防护标准
- 符合IEC61000-4-4第4级EFT防护标准
